Gips reduziert

Gipsbestandteile in Betonrezyklaten – Herkunft, Auswirkungen und Abtrennung mittels Setztechnik, Teil 2

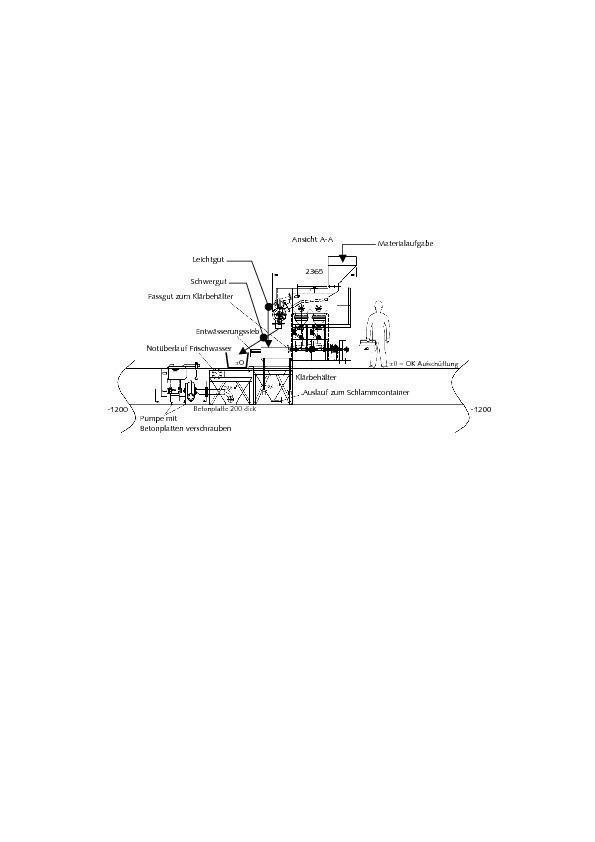

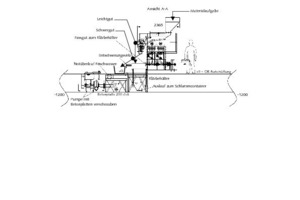

8 Aufstellplan der Nasssetzmaschine Triple A der Firma AGS Anlagen und Verfahren GmbH

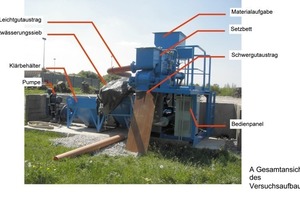

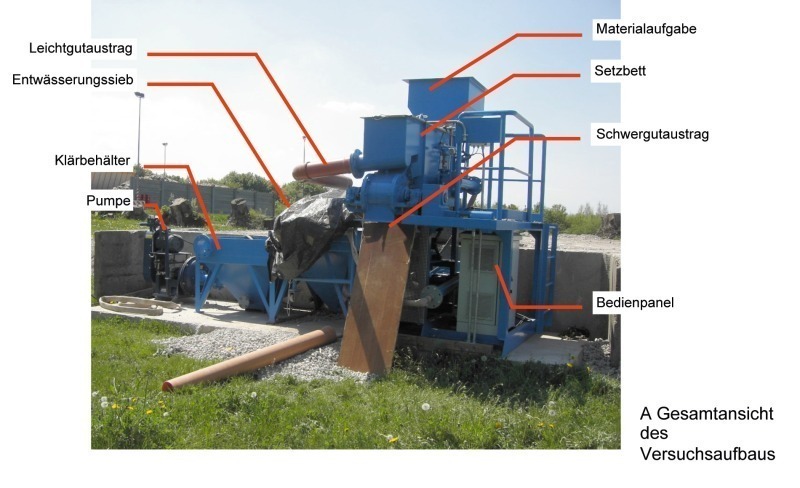

9 Versuchsstand zur Erprobung der Setztechnik a Gesamtansicht des Versuchsaufbaus

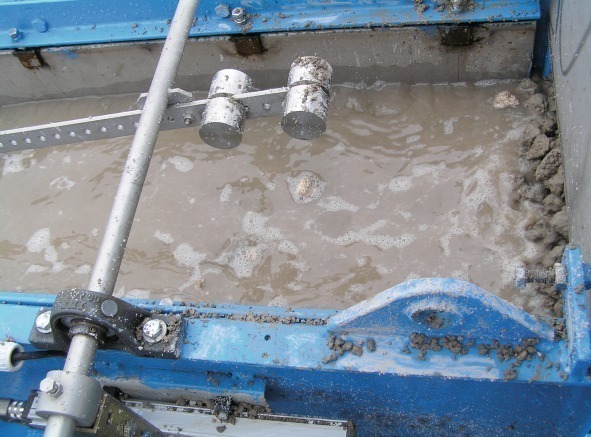

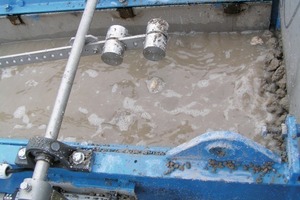

9b Blick in das Setzbett

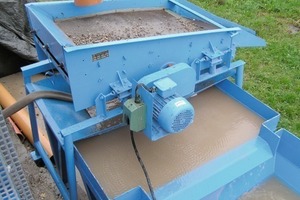

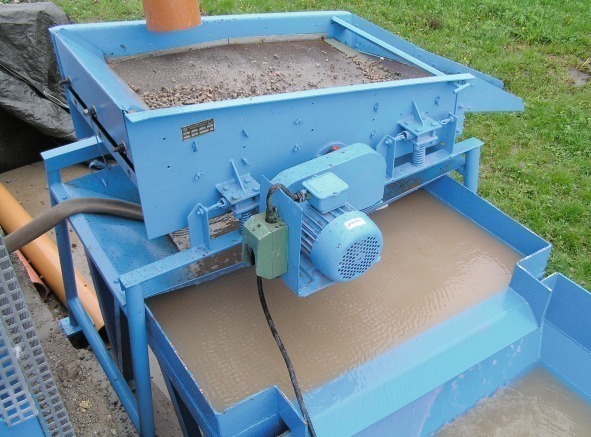

9c Leichtgutaustrag auf das Entwässerungssieb

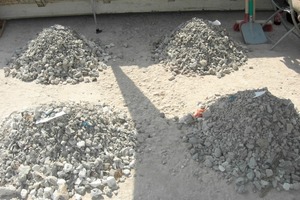

10 Partikelgrößenverteilungen der untersuchten Ausgangsmaterialien der Setzversuche

11 Gipsbaustoff aus der Badzelle

12 Schema des Ablaufs der Probenbeurteilung und eingesetzte Methoden

13 Massenbilanz, berechnet als Mittelwert aus den Ergebnissen der Versuche zur Maschineneinstellung

14 Veränderungen der Betongehalte im Produkt und im Leichtgut in Abhängigkeit vom Produktausbringen bei verschiedenen Maschineneinstellungen

15 Veränderungen der Gipsgehalte im Produkt und im Leichtgut in Abhängigkeit vom Produktausbringen bei verschiedenen Maschineneinstellungen

16 Veränderungen der Gipsgehalte im Produkt in Abhängigkeit vom Gipsgehalt im Aufgabematerial

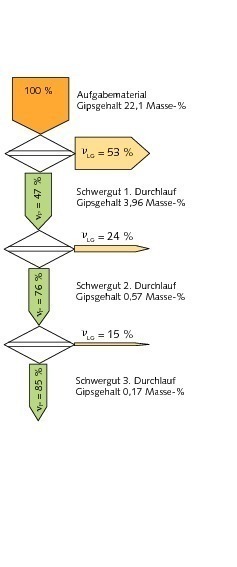

17 Abnahme der erzeugten Produktmenge und Reduzierung des Gipsgehaltes beim Mehrfachdurchlauf

18 Veränderungen der Gips- und Ziegelgehalte im Produkt in Abhängigkeit vom Gipsgehalt beim Mehrfachdurchlauf

19 Masseverteilung der Rohdichte von Leicht- und Schwergut, dargestellt als relative Häufigkeit und Häufigkeitssumme

20 Veränderungen der Beton- und Gipsgehalte durch den Setzprozess in Abhängigkeit vom Produktausbringen bei
verschiedenen Kornfraktionen

21 Veränderungen der Beton- und Gipsgehalte durch den Setzprozess in Abhängigkeit vom Produktausbringen bei den Praxisgemischen

22 Veränderungen der Partikelgrößenverteilungen der Aufgabematerialien gegenüber den als Produkt ausgetragenen Schwergütern bei den Praxisgemischen

23 Zusammenfassende Gegenüberstellung der Gipsgehalte der Produkte mit den Gipsgehalten der Ausgangsmaterialien

24 Zusammenfassende Gegenüberstellung der Betongehalte der Produkte mit den Betongehalten der Ausgangsmaterialien

25 Beprobung des Materials

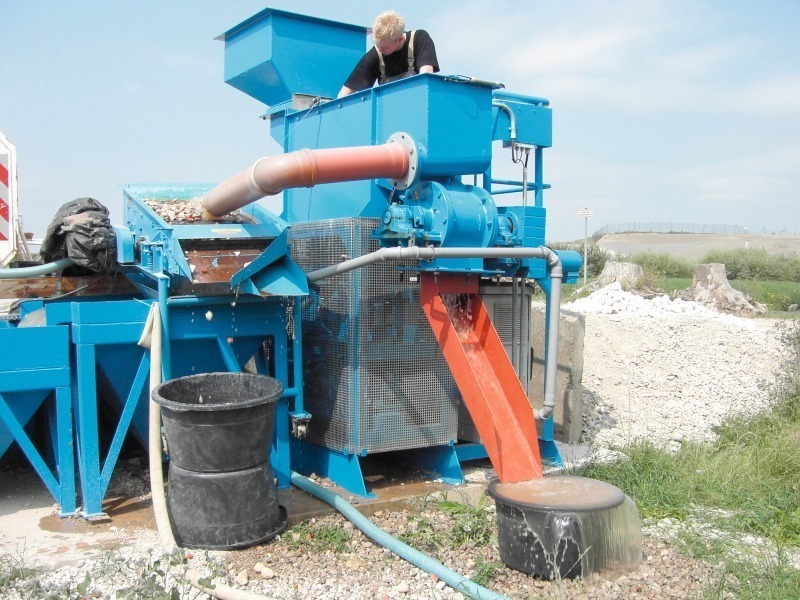

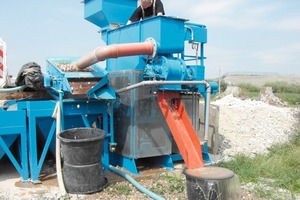

Nasssetzmaschine während des Versuchsablaufs

25 Zusammenfassende Gegenüberstellung der Produktrohdichten mit den Rohdichten der Ausgangsmaterialien

26 Zusammenfassende Gegenüberstellung der mittleren Korngrößen der Produkte mit den mittleren Korngrößen der Ausgangsmaterialien

27 Zusammenfassende Darstellung des Produktausbringens in Abhängigkeit von den Gipsgehalten der Ausgangsmaterialien

Zusammenfassung: Teil 1 des nachfolgenden Artikels – veröffentlicht in AT 6/2010, S. 34-43 – behandelte die bautechnischen Auswirkungen von Gipsbestandteilen in Betonrezyklaten. Welche Möglichkeiten die Aufbereitungstechnik zur Abtrennung dieses Baustoffes beim Rückbau von Betonbruch bietet, zeigen die Autoren nachfolgend, am Beispiel einer Versuchsserie zur Gipsabtrennung mit Hilfe der Setzmaschinentechnik. Die Auswertung der Versuchsergebnisse verdeutlicht die durch den Setzprozess erreichten Qualitätsverbesserungen des Recyclingbaustoffes, der aufgrund des verringerten Gipsgehalts umwelt- wie auch bautechnische Anforderungen erfüllt und damit problemlos einsatzfähig gemacht werden kann.

4.2 Vorgehensweise bei den Setzversuchen

zur Gipsabtrennung aus RC-Baustoffen

4.2.1 Versuchsaufbau

Die Nasssetzmaschine Triple A einschließlich aller benötig-ten zusätzlichen Aggregate und Versorgungseinheiten wurde bei den Stadtwerken Erfurt am Standort des Bauabfallrecyc-lingzentrums in Erfurt-Schwerborn installiert und in Betrieb genommen. Im Bild 8 ist der Anlagenaufbau dargestellt, der aus der eigentlichen Nasssetzmaschine, einem Klärbehälter, einem Pumpensumpf, einem Entwässerungssieb sowie einer Linatex 80 Pumpe besteht. Im Bild 9 a-c ist die Setzmaschine einschließlich der peripheren...

Prof. Dr.-Ing. habil. Anette Müller

Bauhaus-Universität Weimar

Weimar/Deutschland

www.uni-weimar.de/Bauing/aufber/

Anette Müller studierte an der Fakultät Bauingenieurwesen der HAB Weimar (1964–1968). Nach der Promotion 1974 folgte 1988 die Habilitation. Seit 1995 leitet Prof. Müller den Lehrstuhl „Aufbereitung von Baustoffen und Wiederverwertung“ mit den Forschungsschwerpunkten Aufbereitung von Primärstoffen, Abfällen zur Verwertung und Produkten,
die Entwicklung und Eigenschaften von Recyclingbaustoffen sowie die Verwertung industrieller Nebenprodukte.

Dipl.-Ing. Thomas Schnellert

Bauhaus-Universität Weimar

Weimar/Deutschland

Dipl.-Ing. Kati Kehr

Bauhaus-Universität Weimar

Weimar/Deutschland
