Serielle Klassierung

Ein neues leistungsstarkes Verfahren zur Sortierung von Partikeln nach ihrer Form

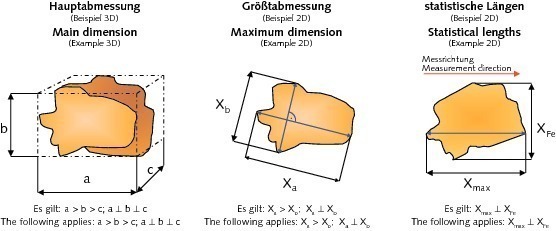

1 Definition der Partikelabmessungen

2 Black-Box-Schema der „Zweifachen Seriellen Klassierung“

3 Kräfte am Einzelpartikel und die daraus resultierende Partikelbewegung

4 Mögliche Öffnungsgeometrien für den Einsatz bei der „Seriellen Klassierung“

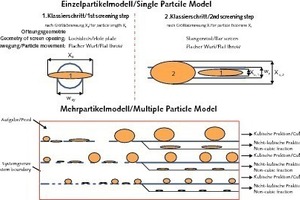

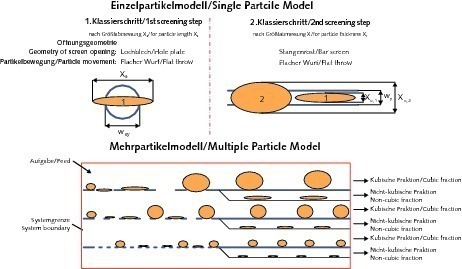

5 Einzel- und Mehrkornmodell der „Zweifachen Seriellen Klassierung“

6 Darstellung einer idealen Sortierung nach der Kornform Kubizität

7 Trennmerkmalverteilungsmodell zur Bestimmung der idealen Kornformkennwerte

8 Beispiel einer eng verteilten Kornformanzahlverteilung (photooptische Messung)

9 Ergebnisse der „Zweifachen Seriellen Klassierung“ eines dispersen Schüttgutes (1/25 mm)

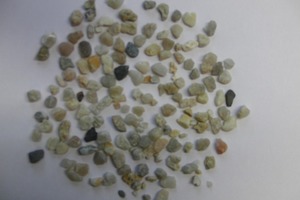

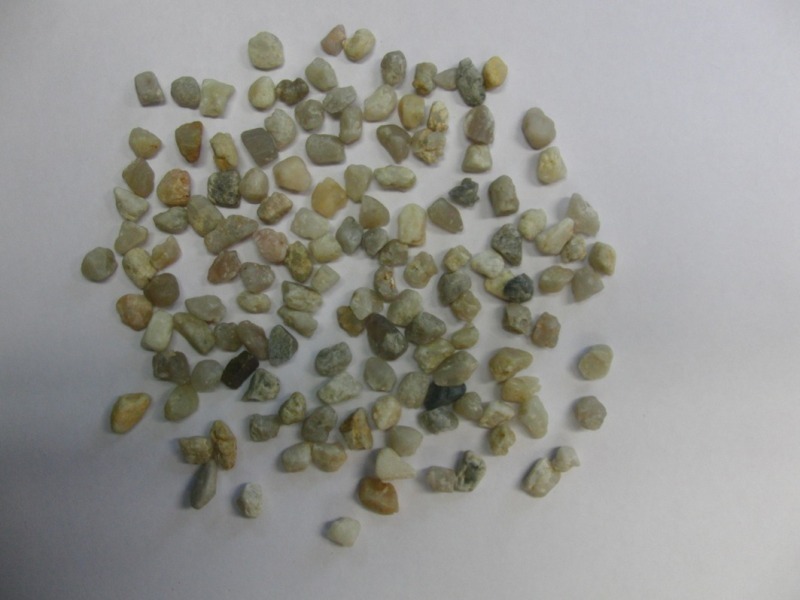

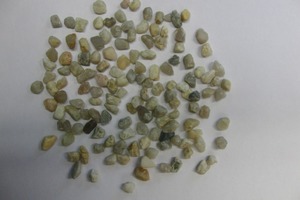

10 Darstellung der kubischen (a) bzw. nicht-kubischen Fraktion

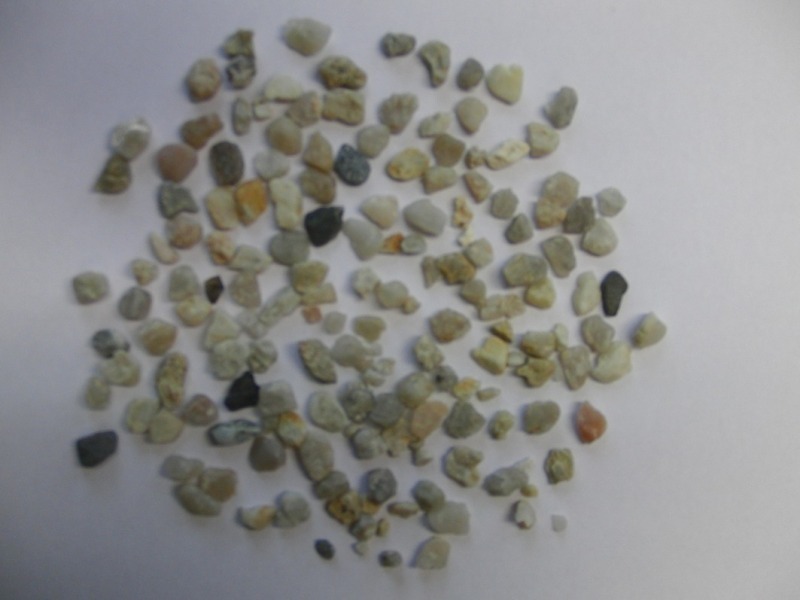

(b) einer sortierten Kiesfraktion 4/8 mm

11 Ergebnisse der Sortierung eines Kiesfraktion 4/8 mm nach der Kubizität

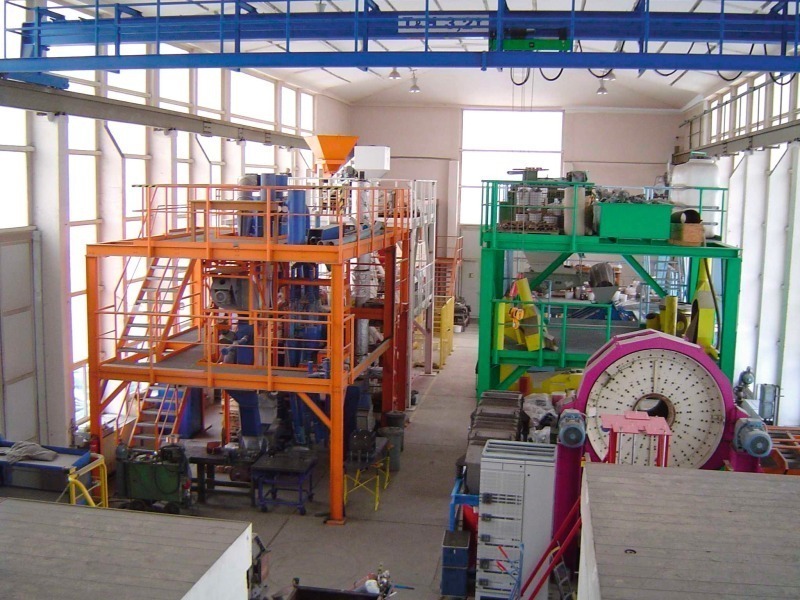

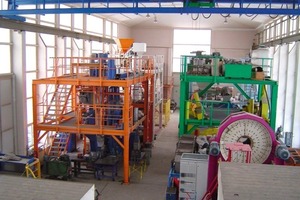

Ort der Entwicklung neuer Verfahren: Technikum des Instituts für Aufbereitungsmaschinen an der TU Bergakademie Freiberg
Site of the development of new processes: the testing facility at the Institute of Mineral Processing Machines at Freiberg University of Mining and Technology

Zusammenfassung: Die Makroform von Partikeln in Stoffgemischen oder Fraktionen besitzt großen Einfluss auf eine Vielzahl von Produkteigenschaften. Daher ergeben sich in zahlreichen Branchen Einsatzmöglichkeiten für Kornformsortierverfahren zur Verbesserung von Produkteigenschaften. Eine dieser Einsatzmöglichkeiten liegt in der Produktion von qualitativ hochwertigem Edelsplitt bezüglich der Kubizität der Partikel unter Berücksichtigung der dafür gültigen Technischen Lieferbedingungen (z.B. TL Gestein-STB 04). Am Institut für Aufbereitungsmaschinen der TU Bergakademie Freiberg wurde ein Sortierverfahren entwickelt, mit dem es möglich ist, Partikel nach ihrer Form zu sortieren.

1 Motivation zur Kornformsortierung

Bei vielen Produktionsprozessen existiert ein signifikanter Einfluss der Partikelkornform auf die Qualität der produzierten Produkte. Viele Materialeigenschaften, wie z.B. die Förder- und Fließfähigkeit, die Durchströmbarkeit oder die Reaktionsfähigkeit, hängen von der Kornform ab [2, 4, 7, 9]. Beispielsweise entstehen im Stoffrecycling durch verschiedene Prozessstufen (Zerkleinerung, Kompaktierung) Gemische verschiedener Stoffgruppen, bei denen sich die einzelnen Stoffgruppen signifikant in ihrer Kornform unterscheiden. Dies ist z. B. beim Shreddern...

Dipl.-Ing. Martin Steuer
TU Bergakademie Freiberg
Institut für Aufbereitungsmaschinen
Freiberg / Deutschland
www.tu-freiberg.de/fakult4/iam

Martin Steuer (1980) studierte Maschinenbau
an der TU Bergakademie Freiberg. Seit 2006 ist er am Institut für Aufbereitungsmaschinen der TU Bergakademie Freiberg als wissenschaftlicher Mitarbeiter tätig. In seiner Promotion beschäftigt er sich mit der Sortierung von Partikeln nach ihrer Form sowie Klassierprozessen auf schwingenden Klassiermaschinen.
