„Fein raus“: Metso Servicecheck für Siebmaschinen
19.06.2020

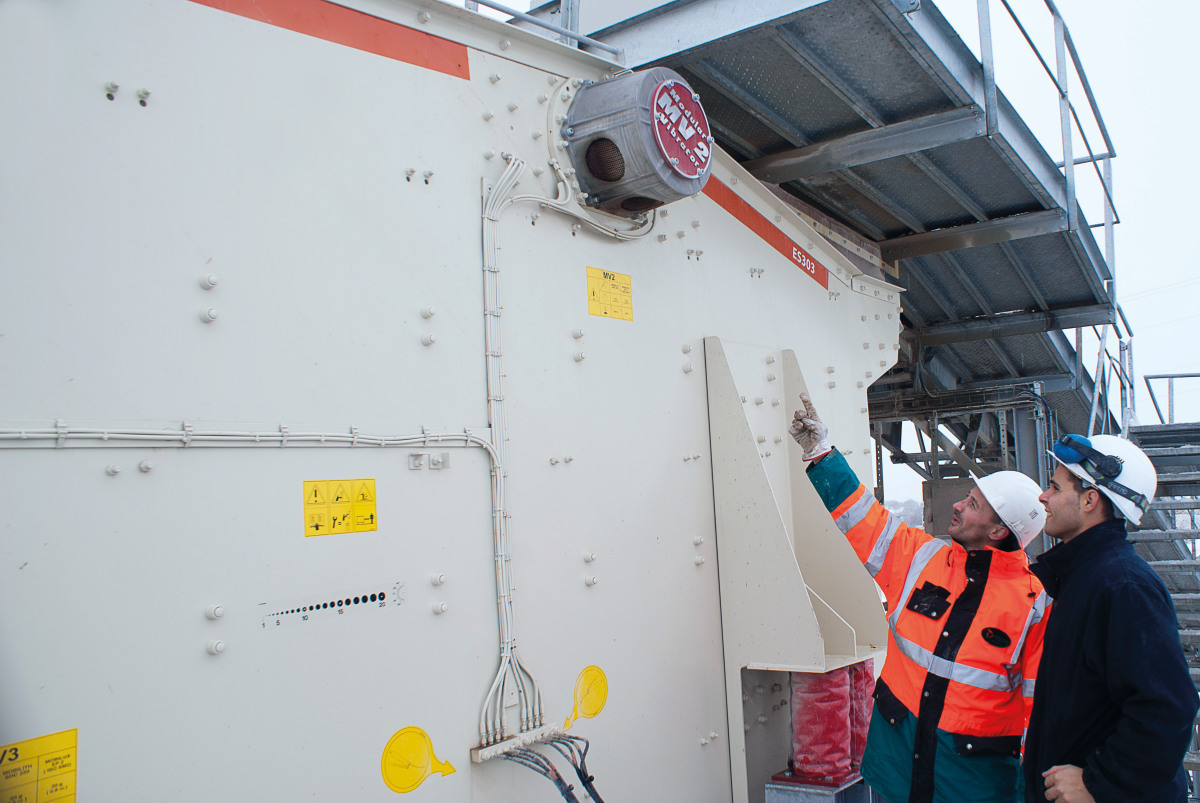

Vor dem ScreenCheck® einer großen Ellipsen-Siebmaschine mit einem Gewicht von 11,5 t
© Metso
Siebmaschinen werden regelmäßig im Bergbau und in der Zuschlagstoffproduktion eingesetzt, um Gestein, Erze und andere Materialien nach Kornform und -größe zu trennen. Unabhängig vom spezifischen Bestimmungszweck einer jeden Siebstation zählen Produktivität und Lebensdauer zu den wichtigsten Aspekten, die den Anlagenbetreibern im Hinblick auf die Wirtschaftlichkeit besonders wichtig sind.

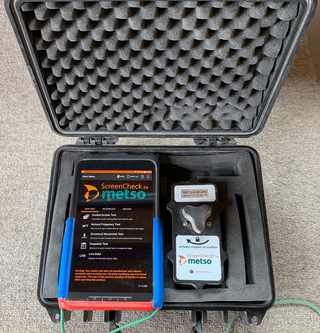

Zum Gepäck eines jeden Metso Servicetechnikers gehört ein ScreenCheck®- Prüfgerät
© Metso
Doch welche Faktoren beeinflussen die Langlebigkeit einer Siebmaschine? Hier steht vor allem die Schwingbewegung und ihre Auswirkung im Vordergrund. Die Charakteristika der Schwingung, wie Schwingweite, Drehzahl und Beschleunigung bestimmen die Funktionstüchtigkeit einer Anlage. Deshalb ist es wichtig, dass diese Parameter regelmäßig durch Fachpersonal überprüft werden, wenn man drohendem Verschleiß oder Selbstzerstörung und damit unnötigen Reparaturkosten vorbeugen bzw. seine Siebergebnisse optimieren möchte.
Bei der Analyse des Schwingverhaltens stehen mit der Drehzahl und Drehrichtung sowohl Art (kreisförmig, elliptisch bzw. linear) als auch deren Schwingweite und die daraus resultierende G-Force im Vordergrund. Diese Faktoren bestimmen die Transportgeschwindigkeit, die Kontakthäufigkeit sowie Materialverteilung auf den jeweiligen Siebdecks und die Qualität des Endproduktes. Im Idealfall sind Drehzahl, Schwingweite sowie der Neigungsgrad der Maschine so optimal auf die verwendeten Siebmedien und die Kornform des Materials abgestimmt, dass sie bei Produktion unter Material außerhalb der zerstörenden Eigenresonanz der schwingenden Struktur betrieben wird.

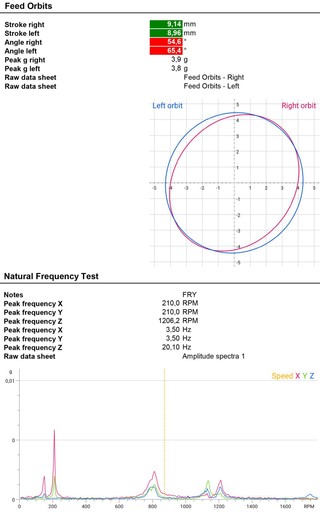

ScreenCheck®-Auswertungen zur Orbitmessung und zum Eigenresonanztest der Maschine
© Metso
Um Schwingsiebe präzise messen und analysieren zu können, hat Metso mit ScreenCheck® ein tragbares Prüfgerät mit drahtlosen elektronischen und magnetischen Sensoren sowie entsprechend automatisierter Software entwickelt, das Metso Servicetechniker überall, wo es notwendig ist, verwenden.
Zur Analyse bringt der Servicetechniker den Messwertgeber des magnetischen Prüfgeräts an definierten Punkten der Seitenwände einer Siebmaschine an, um die Charakteristik der Vibrationsübertragungen sowie deren Folgen zu ermitteln. Ein Vergleich der linken und rechten Orbits gibt beispielsweise bei Kreisschwingern Aufschluss über die erforderliche Symmetrie des Schwingverhaltens.
Mit dem sogenannten „Bumptest“ als weitere Funktionsüberprüfung von ScreenCheck® steht die Ermittlung der Eigenfrequenz und der entsprechend kritischen Drehzahl im Vordergrund. Mit Screencheck® lassen sich Rückschlüsse darauf ziehen, ob die Maschine bereits unter Idealbedingungen arbeitet oder ob ein Service, eine Anpassung der Parameter oder ein Austausch erforderlich ist.
Nach Aussage von Metso trägt eine regelmäßige Überprüfung mit ScreenCheck® dazu bei, dass Siebmaschinen stets mit konstant hoher Betriebseffizienz arbeiten, Verschleiß minimiert und die Lebensdauer einer Anlage erhöht wird. Das Prüfgerät kommt für Werksabnahmen, Inbetriebnahmen vor Ort oder für regelmäßige bzw. allgemeine Wartungen oder Kontrollen zum Einsatz. Das Menü führt den erfahrenen Servicetechniker schnell durch alle verfügbaren und empfohlenen Tests. Metso ScreenCheck® eignet sich für alle Marken und Fabrikate.
