Waschmaschine für Bruchsand
Die CAB-Gruppe ist ein international operierendes Familienunternehmen mit Hauptsitz im österreichischen Wernstein, Bezirk Schärding/Österreich. Sie hat sich auf die Entwicklung und Herstellung von kundenspezifischen Maschinen und Anlagen für die Aufbereitung, Trennung, Klassierung und Entwässerung von mineralischen Sand- und Kiesfraktionen sowie deren Entschlämmung spezialisiert. Eine CAB Compact-Anlage ist seit Mitte März 2014 bei der „Bernhard Glück Kies-Sand-Hartsteinsplitt GmbH“ am Standort Gräfelfing bei München im Einsatz.
Die „Bernhard Glück Kies-Sand-Hartsteinsplitt GmbH“ aus Gräfelfing hat die CAB International GmbH, eine Tochter der CAB Aufbereitungs- & Verschleißtechnik GmbH, im Oktober 2013 mit der Lieferung einer CAB Compact-Anlage für die nassmechanische Aufbereitung von Bruchsand als neuem Bestandteil des Kieswerks Gräfelfing beauftragt. Die autarke Anlage ist für eine Aufgabemenge von 50 t/h ausgelegt und kann trockenes Aufgabematerial mit einem variablen Körnungsband von 0 bis 4 mm (0/8 bzw. 0/16 bzw. 0/32 mm problemlos möglich) waschen und in zwei Wertfraktionen klassieren. Dadurch lassen sich neben der Produktion eines gewaschenen Splittes oder Grobsandes auch hochwertige Beton-, Estrich- und Asphaltsande erzielen. Gleichzeitig wird der Schlämmanteil mit Partikeln < 0,063 mm von ca. 20 % im Aufgabematerial auf
< 2 % im Austragmaterial reduziert.
Die Fa. Glück betreibt die Anlage seit Mitte März 2014 und beaufschlagt sie seither täglich mit trockenem Aufgabematerial unterschiedlichster Zusammensetzung. Werkmeister Robert Plesa nennt die Anlage sichtlich stolz „seine Waschmaschine“, über die jährlich eine Menge von 100 000 t aufbereitet wird. Nach nunmehr einem Jahr Betrieb ergeben sich noch keine Ersatzteilkosten, bei einer Laufzeit von ca. 5 Jahren werden Kosten in Höhe von ca. 0,02 – 0,03 € pro Tonne Aufgabematerial anfallen.

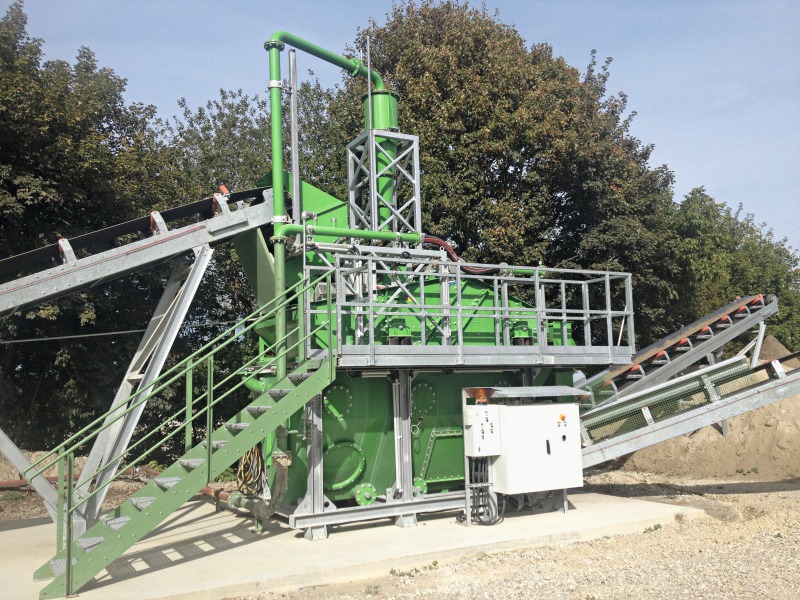

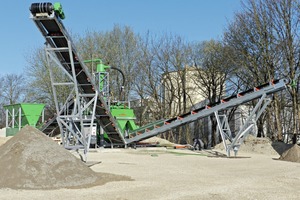

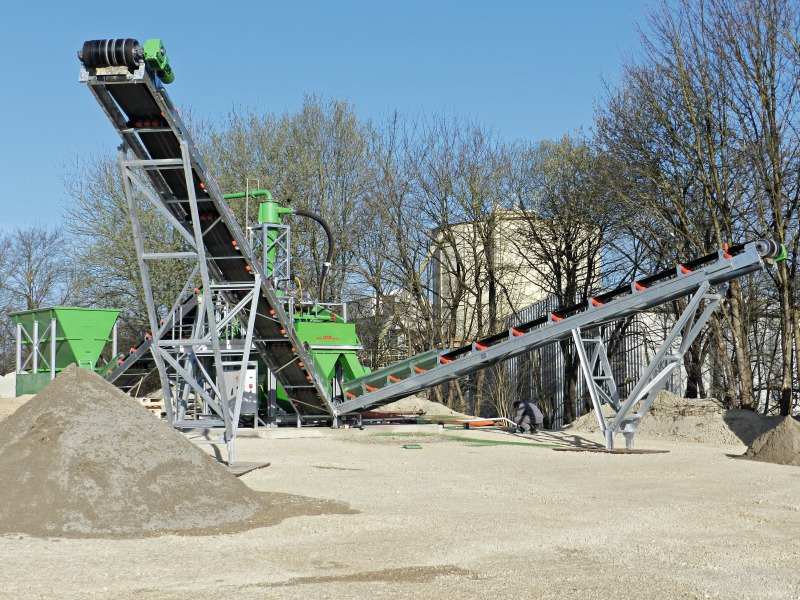

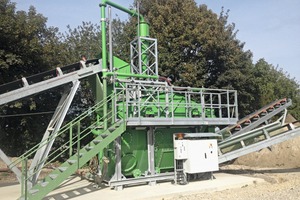

Eingesetzt wird eine CAB Compact-Anlage vom Typ CABrex, bestehend aus einem Vorwaschkanal, einer kompakten Stahlkonstruktion mit zweigeteilter Unterlaufwanne, einer Entwässerungssiebmaschine DS15.36, einem Kreiselpumpenpaket vom Typ Linapump IIIr 150/125 D, einer CAB Hydrozykloneinheit 518 HD-TZ-RE inklusive speziellem Materialverteiler, einem Steuerschrank, Rohrleitungen, Wartungsbühne mit Geländern und einer Aufstiegstreppe. Die Siebteilung ergibt sich aus einem Trennblech, das über die Länge des Siebdecks angeordnet ist und eine Belegung der beiden daraus entstandenen Siebflächen mit Siebbelägen unterschiedlicher Maschenweite erlaubt. Dadurch können gleichzeitig zwei verschiedene Fraktionen in einem Produktionsschritt hergestellt werden.
Die Linatex-Kreiselpumpe zeichnet sich durch hochwertigen Linatex-Verschleißschutz und damit einhergehend langen Standzeiten sowie geringen Betriebskosten aus. Wartungsfreundlich ist die Pumpe mit einem Montagekranhaken, einer höhenverstellbaren Motorplatte und einem Pumpenablassstutzen für die Winterentleerung ausgestattet.

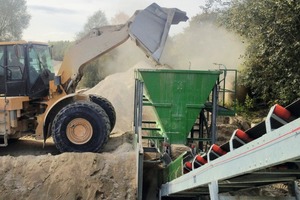

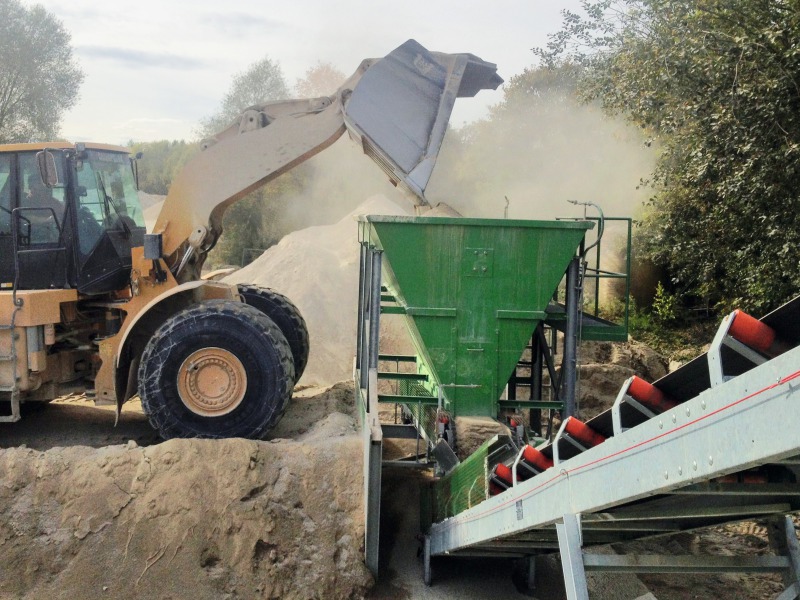

Die Beschickung erfolgt mittels Radlader über einen Aufgabetrichter mit Dosierband und ein Aufgabeförderband, das in den Vorwaschkanal abwirft. Das aufzubereitende Material wird trocken in den Vorwaschkanal aufgegeben und dort mit Wasser primär durchmischt und gewaschen. Anschließend gelangt es auf das Siebdeck der Entwässerungssiebmaschine und wird dort entwässert, abgesiebt und über eine Abwurfrutsche auf ein Förderband übergeben. Der Siebdurchlass mit dem Feinmaterial wird in der Unterlaufwanne gesammelt und mittels der Kreiselpumpe in den CAB Hydrozyklon gepumpt und dort zykloniert.
Der Hydrozyklonunterlauf gelangt in einen Materialverteiler und kann entweder komplett oder variabel dosierbar der zweiten Siebfläche übergeben und entwässert werden. Dadurch lässt sich das Kornband flexibel korrigieren, der Feinsandanteil präzise entziehen (Feinkornentzug) und somit eine zweite Sandfraktion herstellen. Der Austrag der zweiten Siebfläche wird einer separaten Abwurfrutsche zugeführt und kann so einem weiteren Abzugsband übergeben werden.
Der Überlauf des CAB Hydrozyklons wird drucklos in die nachgeschaltete Abwasseraufbereitung geleitet. Die Abwasseraufbereitung ist bereits seit mehr als zehn Jahren fester Bestandteil des gesamten Werkes. Herzstück sind der Hochklärer mit einem Durchmesser von 10 m sowie die beiden, im 24 Stunden-Betrieb laufenden Kammerfilterpressen.
Die CAB Compact-Anlage vom Typ CABrex ist eine in sich geschlossene Aufbereitungsanlage, die sowohl die Entwässerung, Klassierung als auch Entschlämmung von Feststoff-Wasser-Gemischen bei bestmöglichem Abscheidegrad erfüllt.
CAB Compact-Anlagen vereinen die Funktionen von Sandfang/Schöpfrad, Sandschnecke, Entwässerungssieb und Hydrozyklon auf engstem Raum und sorgen dabei gleichzeitig für einen höheren Grad der Entwässerung, Entschlämmung und Trennschärfe. Je nach Aufgabenstellung lassen sich die Compact-Anlagen kundenspezifisch zusammenstellen und für die schwierigsten Anforderungen der nassmechanischen Aufbereitung anpassen.
