Ideale Lösung für effektiven Einsatz

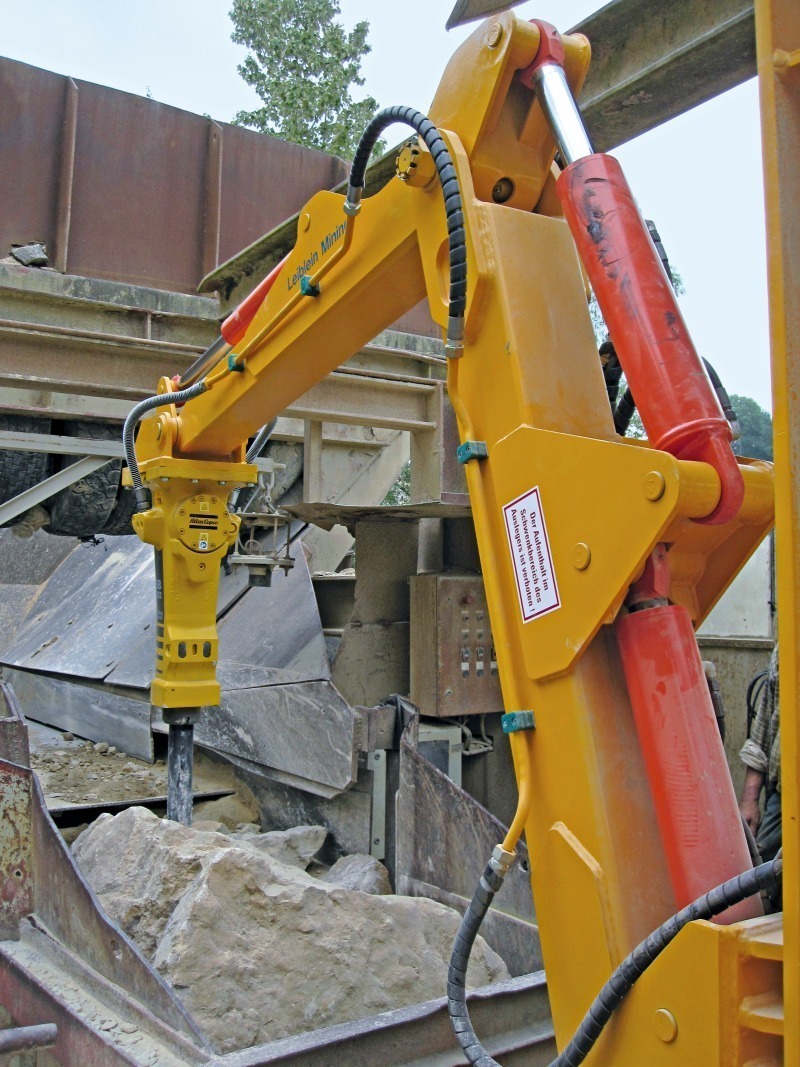

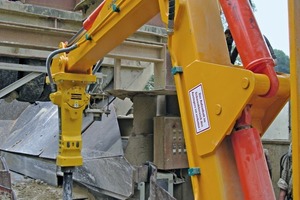

1 Hydraulikhammer mit Standard-Auslegersystem von LEIBLEIN MINING • Hydraulic hammer with standard boom system from LEIBLEIN MINING

2 Zerkleinern und Abspalten von Steinen • Crushing and separation of rock

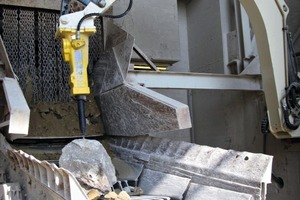

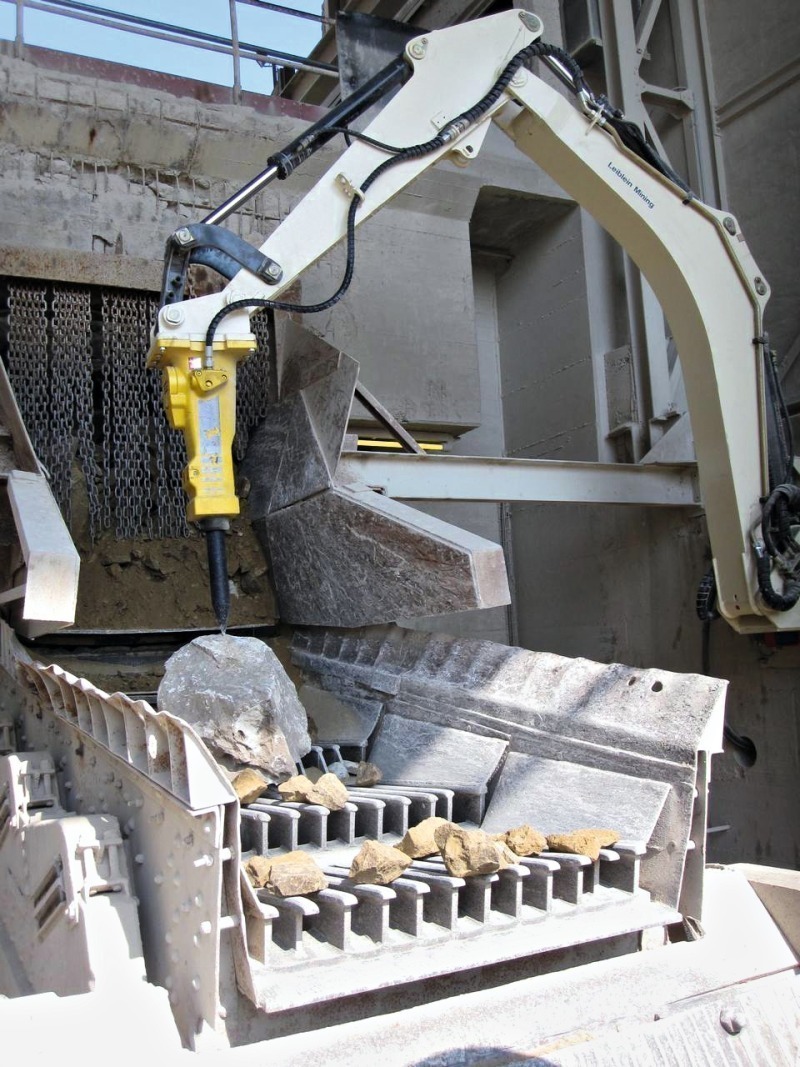

3 Eingesetzt auf Abkipprosten, erhöhen LEIBLEIN MINING-Zerkleinerer die Brecherleistungen • Rock breaker from LEIBLEIN MINING mounted on dumping grates increase the crushing capacities

LEIBLEIN MINING bietet kundenspezifische Lösungen in den Bereichen Bohrtechnik, Zerkleinerer und Sondermaschinen, die im Bergbau und in Steinbrüchen zum Einsatz kommen. Parameter werden vorab mit dem Kunden besprochen und Lösungen dann Vorort anhand der vorhandenen Gegebenheiten spezifiziert. Dabei werden Standardkomponenten, Befestigungen, Arbeitsbereiche und Reichweiten sowie die Hammerauswahl optimal entsprechend den Gegebenheiten beim Kunden ausgelegt.

Mit den Standard-Auslegersystemen von LEIBLEIN MINING steht eine große Produktauswahl von Hydraulikhämmern in der Größenklasse 100-750 kg, mit kompakten, schlanken Abmessungen und verschleißarmen Teilen sowie einer Garantiezeit von 1 & 2 Jahren zur Verfügung (Bild 1). Darüber hinaus können Hämmer speziell nach Kundenwünschen oder vom Kunden beigestellte Hämmer zum Einsatz an den Auslegersystemen kommen. Die Auslegersysteme werden fortlaufend weiterentwickelt, d.h. um größere Reichweiten bei kompakteren Einbaugrößen bzw. geringeren Einbauverhältnissen zu erlangen, werden die Systeme gegebenenfalls um entsprechende Vorrichtungen, wie z.B. maßgeschneiderte und bedienungsfreundliche teleskopierbare Ausleger- und Stielsysteme, erweitert. Viele Auslegersysteme haben eine kompakte, stabile Hammeraufnahme mit Drehantrieben ohne Zylinderkinematik zur Vorbeugung gegen Kolbenstangenbeschädigungen und somit auch Hydraulikleckagen und Materialverschmutzungen. Die Auslegersysteme werden gemäß den Einsatzverhältnissen und aus Sicherheitsgründen mit Lasthaltesystemen an den Zylindern ausgeführt.

Bei den Befestigungssystemen bietet LEIBLEIN MINING mit Unterkonstruktionen entsprechend den Gegebenheiten eine große Palette wie Säulen (stehend-senkrecht oder abknickend-verwinkelt), Traversen, Boden-Wandbefestigungen. Die Befestigungssysteme von LEIBLEIN MINING umfassen verschiedene Schwenkwinkel mit Zylindern bis 180 °; Schwenkwerktriebe mit kompakten Baggerschwenkwerken und Bremsen ermöglichen Schwenkbereiche über 180 ° bis endlos. Bei den endlosen Schwenkbereichen kommen von LEIBLEIN MINING entwickelte Systeme mit hydraulischen Drehdurchführungen und elektrischen Schleifring-Systemen zur Anwendung; damit ist ein endloses Drehen des Auslegers mit Hammer in beide Drehrichtungen sowie sicheres Positionieren gewährleistet.

Das LEIBLEIN MINING-Auslegersystem wird nach DIN EN 1090-1 geschweißt und gefertigt. Die Produktionsabläufe erfolgen mit durchlaufenden, dokumentierten Qualitätskontrollen gemäß den aktuellen Qualitätsnormen. Auslegersysteme wurden bisher u.a. für folgende Anforderungen geliefert:

• um Aufgabebunker von angebackenem Material (Lehm, Ton, nasses Gestein) zu reinigen

• angebackene Materialien in Gefäßen (Schachttransport Entsorgung) zu entfernen

• kompakte Zerkleinerer, um Ausmauerungen aus Öfen zu entfernen

• mobile Systeme zum Zerkleinern und Abspalten von Steinen (Bild 2)

LEIBLEIN MINING-Zerkleinerer- und Auslegersysteme liefern einen wichtigen Beitrag zur Arbeitssicherheit. Unerwünschte Probleme in Brecheranlagen wie Materialstau, Brückenbildung im Aufgabebunker, in der Materialzuführung und über dem Brechermaul führen zu kostenintensiven Produktionsunterbrechungen, die durch Zerkleinerer von LEIBLEIN MINNG vermieden werden können. Bei Kunden rund um den Erdball werden die Zerkleinerer als aktive Zerkleinerer auf Abkipprosten eingesetzt, um die Brecherleistungen zu erhöhen (Bild 3). Die Steuerung der LEIBLEIN MINING-Zerkleinerer erfolgt gemäß den Kundeneinsatzgegebenheiten mittels Handventilen, Kabel- oder Funkfernbedienungen, bzw. kombiniert.

Zur Komplettierung eines Zerkleinerers gehört als Herzstück ein leistungsstarkes Hydraulikaggregat mit E-Steuerung. Hier bietet LEIBLEIN MINING Kompaktlösungen bzw. über vorhandene Energieerzeuger Zwitterlösungen an. LEIBLEIN MINING-Kompaktaggregate sind ausreichend für die Einsatzgegebenheiten der Kunden projektiert und gefertigt. Umgebungstemperaturen von -55 °C bis +60 °C stellen keine Probleme dar. Die von LEIBLEIN MINING projektierten und gefertigten Zerkleinerer werden durch ein erfahrenes Montageteam montiert. Bei der werkseigenen Kundenmontage steht die Konstruktionsabteilung des Unternehmens jederzeit zur Verfügung. Vorhandene Rockbreaker, die nicht zur Zufriedenheit ihrer Betreiber arbeiten, können mittels der LM-Zerkleinerer aufgerüstet werden, wodurch ein effektiver Einsatz der Geräte ermöglicht wird.
