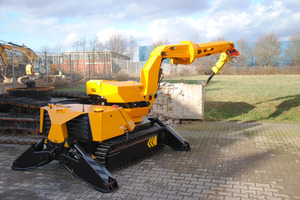

Auf der bauma 2019 zeigt TML erstmals den neuen Abbruchroboter UNIDACHS 110, den das Unternehmen speziell als Träger für unterschiedlichste Anbauwerkzeuge entwickelt hat. Die sehr kompakte Maschine eignet sich besonders für den Einsatz unter beengten Platzverhältnissen; die Funk-Fernsteuerung ermöglicht das Arbeiten aus sicherem Abstand.

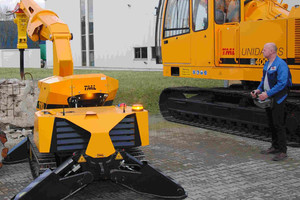

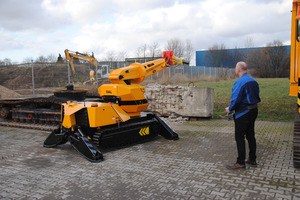

Der neue UNIDACHS 110 zeichnet sich unter anderem durch geringe Abmessungen, hohe Wendigkeit und einen kraftvollen Antrieb aus. Die Breite des Unterwagens beträgt lediglich 1315 mm, seine Bauhöhe liegt bei 1635 mm. So kann er auch an Einsatzorten in Tunneln oder Gebäuden verwendet werden, die für andere Maschinen nicht erreichbar sind. Mit der Fernsteuerung arbeitet der Fahrer aus sicherem Abstand.

Mit dem drehbaren Auslegerarm verfügt die Maschine im Vergleich mit Knickarm-Baggern über einen zusätzlichen Freiheitsgrad. Er bietet in Kombination mit dem zweifach gelenkig gelagerten Cantilever-Ausleger hohe Flexibilität: Die Anbauwerkzeuge – zum Beispiel Fräsen, Hydraulikhämmer, Reißlöffel zum Profilieren oder Ziehen, Reißzähne, Scheren, Ausbrechzangen oder Schaufeln – können unter nahezu jedem beliebigen Winkel an die zu bearbeitende Oberfläche angesetzt werden.

So ist die Maschine ideal für Arbeiten im Berg- und Tunnelbau, beim Abbruch oder Rückbau von Bauwerken sowie für das Ausbrechen von Drehrohröfen in der Zementindustrie geeignet. Mit dem Ausleger, der – je nach Länge des Anbauwerkzeuges – eine Reichweite von bis zu 5000 mm hat, verfügt die Maschine trotz der geringen Baugröße über einen großen Arbeitsbereich: Sie erreicht ohne Umsetzen das vollständige Profil eines Versorgungsganges, Stollens oder Tunnels und somit alle Bereiche, in denen Material entfernt, bearbeitet oder aufgetragen werden soll.

Volker Bongardt, International Country Manager der TML Technik GmbH, sieht hohen Nutzen für seine Kunden: "Die Betreiber schätzen an der Kombination des Cantilever-Auslegers mit dem drehbaren Auslegerarm besonders, dass sie aus nur einer Standposition den gesamten Arbeitsbereich sehr einfach erreichen können. Bei Abbruchrobotern mit Knickarm ist das aus kinematischen Gründen nicht möglich. Jetzt können unsere Kunden beides nutzen: die von unseren anderen Maschinen bekannte Flexibilität des drehbaren Auslegers und die Kompaktheit der Abbruchroboter.“

TML stattet die Maschinen wahlweise mit einem dieselhydraulischen oder einem elektrohydraulischen Antrieb aus. Der Dieselantrieb bringt eine Leistung von 26 kW (EU Stage 3a) oder 18,5 kW (EPA TIER 4), der elektrohydraulische leistet 25 kW.

„Mining-Package“ bietet optimalen Schutz für Fahrer und Maschine

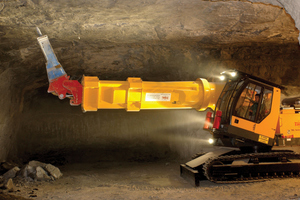

Auf der bauma 2019 zeigt TML auch das Miningfahrzeug UNIDACHS 740 „Scaler“, den das Unternehmen mit dem neuen „Mining Package“ speziell für den Einsatz im Berg- und Tunnelbau konzipiert hat. Der um 360° drehbare Teleskopausleger des UNIDACHS bietet hohe Flexibilität und große Reichweite bei geringer Bauhöhe: Er ermöglicht zum Beispiel das sichere Profilieren auch großer Querschnitte.

Mit dem „Mining Package“ ist der UNIDACHS 740 „Scaler“ an die besonderen Bedingungen unter Tage angepasst: Neben der einzigartigen Kinematik des Teleskopauslegers bietet das Package umfassenden Schutz für das Bedienpersonal und die Maschine. Die Fahrerkabine ist mit einem Falling Objects Protection System (FOPS) für das Kabinendach und Sicherheitsscheiben aus Panzerglas ausgestattet; außerdem ist sie nach hinten kippbar, damit der Fahrer optimale Sicht hat.

Auch die Maschine selbst ist für den Betrieb in der für den Berg- und Tunnelbau typischen Umgebung ausgelegt: So ordnet TML zum Beispiel die Hydraulikschläuche innerhalb des Auslegers an. So ist gewährleistet, dass sie nicht zerstört werden, wenn loses Gestein während des Arbeitens auf den Ausleger fällt. Diese Maßnahme erhöht nicht nur die Verfügbarkeit der Maschine, sie reduziert auch das Risiko, dass Hydrauliköl austritt, auf nahezu Null. Das robuste Stahlgehäuse schließt das Innere der Maschine so ab, dass keine Fremdkörper eindringen können. Hinzu kommen besonders lichtstarke Xenon-Arbeitsscheinwerfer, ein Rammschutz für den Oberwagen, Panzerglas im vorderen Bereich des Kabinendaches, Schutzabdeckungen für die Armführungsrollen, Abprallbleche im vorderen Bereich des Hauptarms, Schmutzabweiser zwischen dem Haupt- und dem Teleskoparm sowie ein Kamerasystem, das die Sicht nach hinten und zur Seite ermöglicht.

Volker Bongardt, International Country Manager der TML Technik GmbH, kennt die Bedingungen, unter denen seine Maschinen arbeiten: „Wir konstruieren sehr kostenbewusst, aber bei zwei Aspekten sparen wir nicht: bei der Sicherheit der Fahrer und der Verfügbarkeit unserer Maschine. Alle Aufbauten der Maschine sind aus Stahl und nicht aus Kunststoff.“

Im Berg- und Tunnelbau eignet sich der UNIDACHS 740 „Scaler“ unter anderem für das Berauben mit einem Hammerwerk, einem Stoßzahn oder einer Fräse sowie für das Räumen mit verschiedenen Schaufeltypen, die Profilierung von Tunnelquerschnitten oder das Durchschlagen von Querstreben. Darüber hinaus kann er beispielsweise Bohrlafetten und Werkzeuge für das Setzen von Bögen und Ankern aufnehmen. Auch mit der Kombination des um 360° drehbaren Auslegers mit Taumel-Spritzdüsen bietet TML hohe Vielseitigkeit.

TML liefert die Maschinen wahlweise mit einem Dieselantrieb mit einer Leistung von 180 kW oder einem Elektroantrieb mit einer Leistung von 132 kW, der unter anderem die Anforderungen an die Bewetterung reduziert. Der um 360° drehbare Teleskopausleger überstreicht einen vertikalen Arbeitsbereich von +33° und -74°. Bei dem Hub des Teleskopauslegers von 4000 mm und einem 2,5 m langen Anbauwerkzeug erzielt die Maschine eine Reichhöhe von bis zu 14 m. Der „Scaler“ bringt ein Drehmoment von 32 kN m sowie eine maximale Zug- oder Druckkraft von 150 kN auf.
