Benetzungseigenschaften von mineralischen sekundären Rohstoffen

Agglomeriert

Benetzungseigenschaften von mineralischen sekundären Rohstoffen

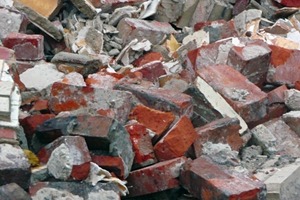

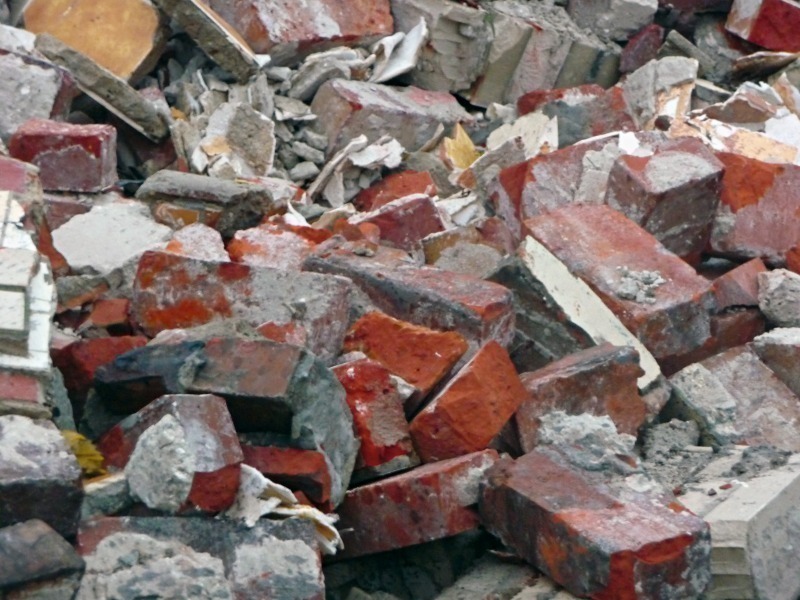

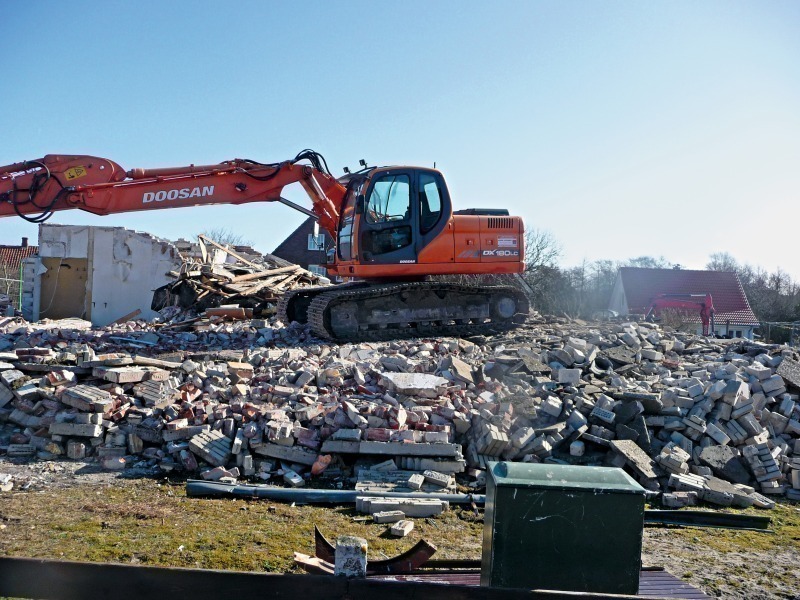

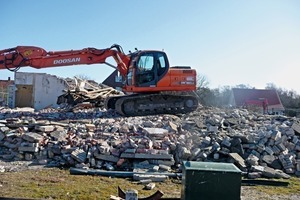

1 Mauerwerksbruch • Masonry rubble

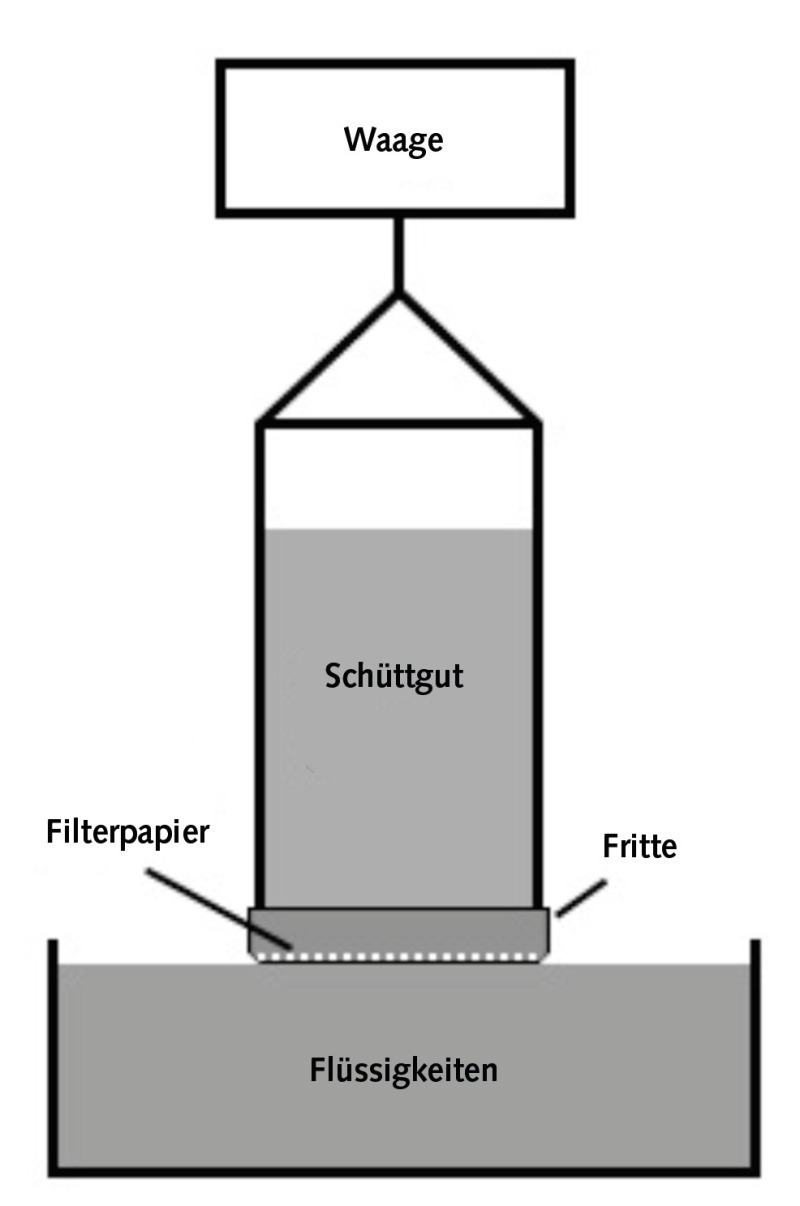

2 Prinzip der modifizierten Washburn-Methode für eine Partikelschüttung • The principle of the modified Washburn method for a particle bed

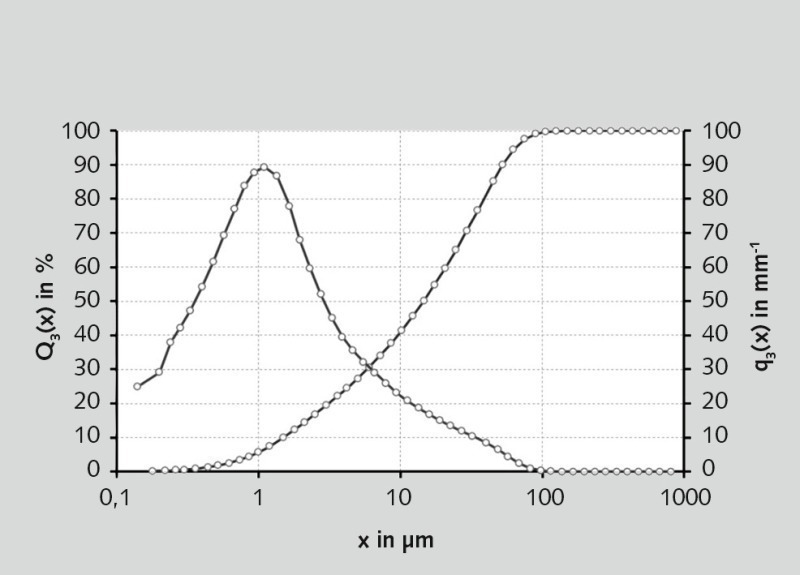

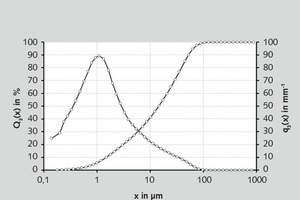

3 Partikelgrößenverteilung Mauerwerksbruch MW1b • Particle-size distribution of Masonry Rubble MW1b

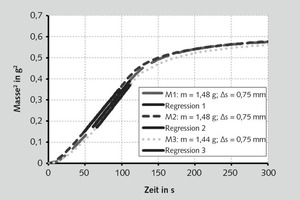

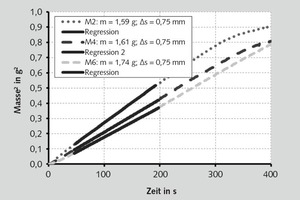

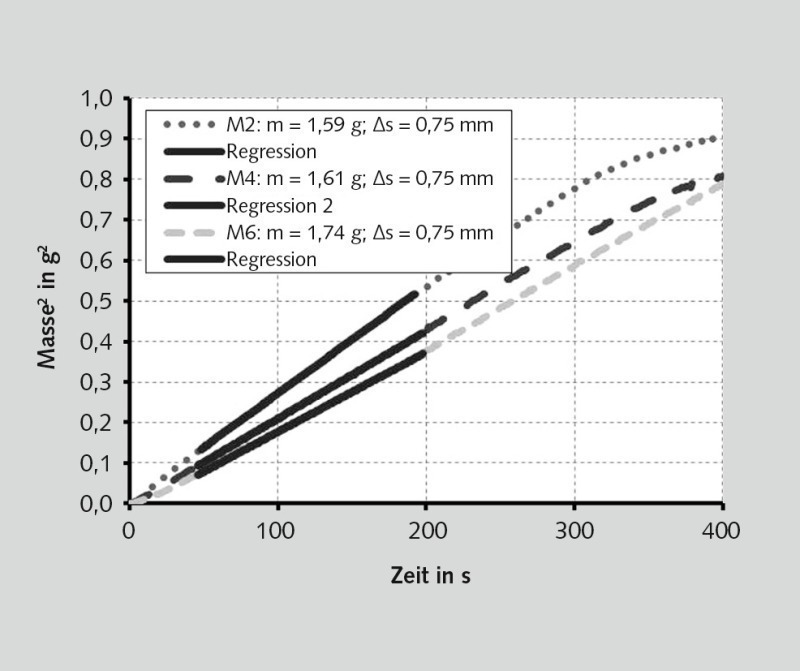

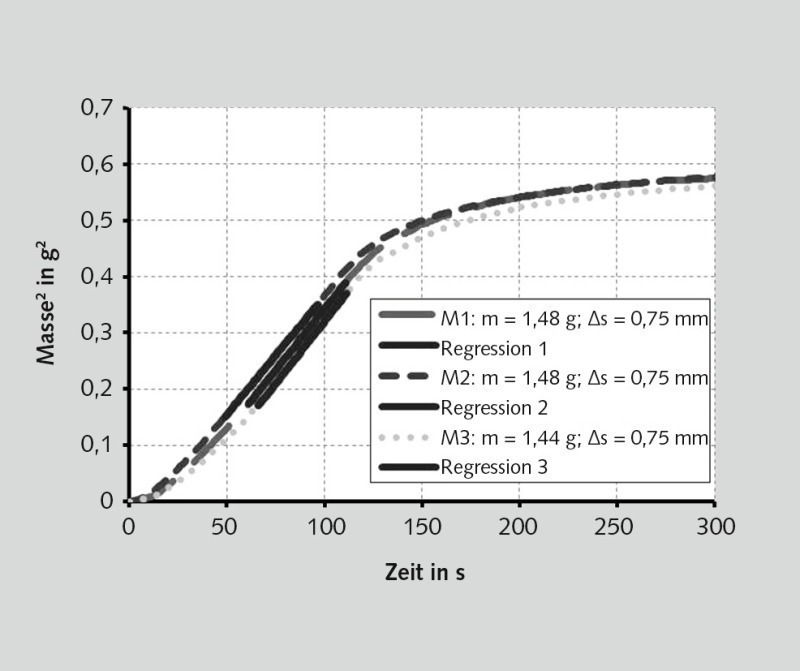

4 m²-t-Diagramm; A_K² · κ von MW1b mit n-Hexan; m_P ≈ 1,5 g; Δs = 0,75 mm; n_St = 50 • m²-t diagram; A_K² · κ of MW1b with n-hexane; m_P ≈ 1.5 g; Δs = 0.75 mm; n_St = 50

5 m²-t-Diagramm; δ von MW1b mit Wasser; m_P ≈ 1,5 g; Δs = 0,75 mm; n_St = 50 • m²-t diagram; δ of MW1b with water; m_P ≈ 1.5 g; Δs = 0.75 mm; n_St = 50

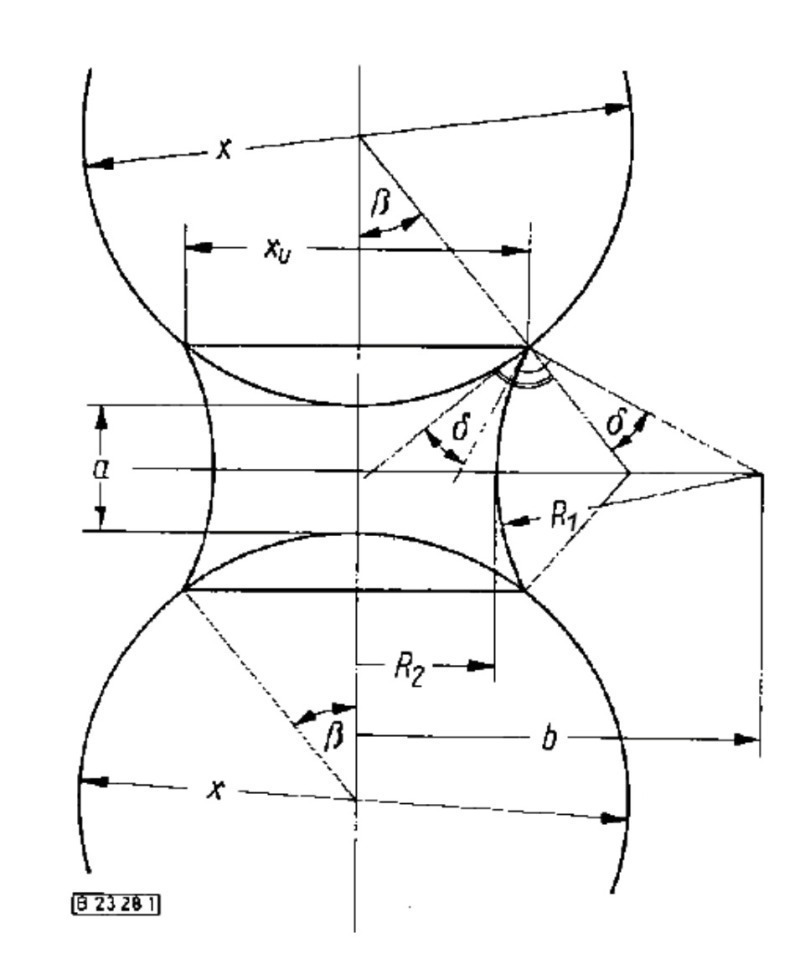

6 Modell einer Flüssigkeitsbrücke zwischen zwei gleich großen Kugeln; Pietsch [3] • Model of a liquid bridge between two spheres of identical size; Pietsch [3]

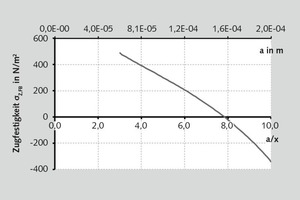

7 Zugfestigkeit σ_Z,FB über a/x bzw. a; δ = 79,14°; X_m = 19,6 %; ε_A = 0,68 • Tensile strength σ_Z,FB against a/x and a; δ = 79.14°; X_m = 19.6 %; ε_A = 0.68

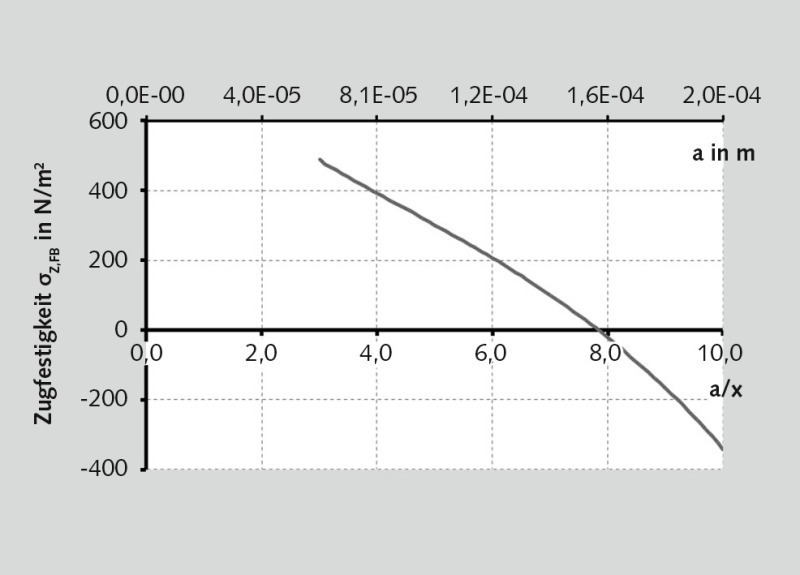

8 Zugfestigkeit σ_Z,FB über a/x bzw. a; δ = 40°; X_m = 19,6 %; ε_A = 0,68 • Tensile strength σ_Z,FB against a/x and a; δ = 40°; X_m = 19.6 %; ε_A = 0.68

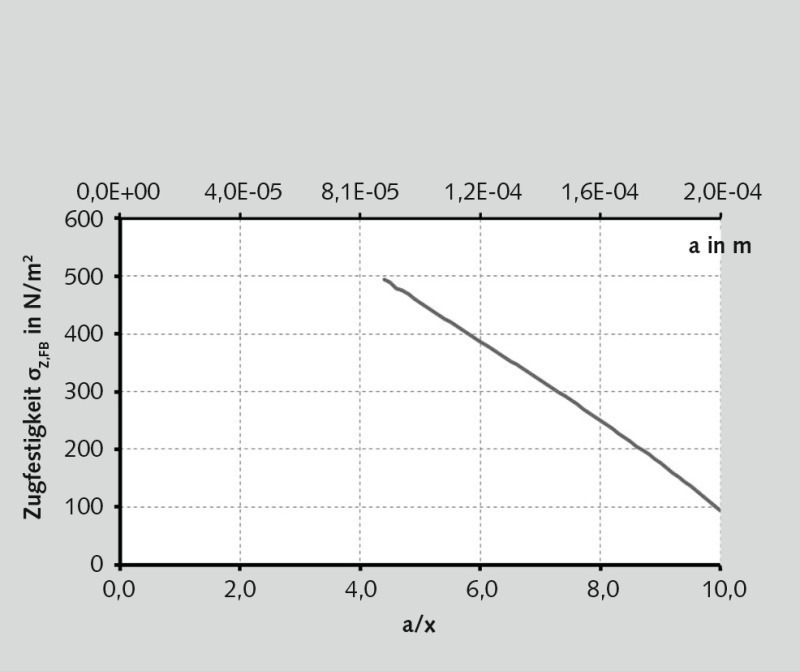

9 Zugfestigkeit σ_Z,FB über a/x bzw. a; δ = 79,14°; X_m = 13,0 %; ε_A = 0,68 • Tensile strength σ_Z,FB against a/x and a; δ = 79.14°; X_m = 13.0 %; ε_A = 0.68

Bauschutt • Construction waste

Zusammenfassung: Mauerwerksbruch (Bild 1) wird durch Aufbauagglomeration in einem Granulierteller recycelt. Es entstehen sphärische Agglomerate mit Partikelgrößen kleiner 10 mm, welche als Zuschlagstoffe für Beton dem Hochbau zurückgeführt werden. Wichtig für Agglomeration sind die Benetzungseigenschaften der pulverförmigen Primärpartikel mit Wasser, einschließlich des Randwinkels. Es wird ein Schüttgut aus Mauerwerksbruch mit bekannter Porosität hergestellt. Anschließend wird der Randwinkel mittels der modifizierten Washburn-Methode bestimmt.

1 Problemstellung

Im Folgenden wird die Aufbauagglomeration von mineralischen Sekundärrohstoffen untersucht. Für die Aufbaukörnung wird ein Granulierteller eingesetzt, welcher kontinuierlich sphärische Agglomerate mit ähnlicher Partikelgröße herstellt. Als Bindemittel wird Wasser verwendet, welches mittels Zweistoffdüsen in den Granulierteller eingesprüht wird. Das Wasser benetzt und befeuchtet hierbei die Primärpartikel und die noch unvollständig agglomerierten Granulate. Durch Flüssigkeitsbrücken zwischen den Einzelpartikeln haften diese aneinander und agglomerieren. Als Aufgabegut wird der...
