Big Bag Entleerstation mit integriertem Aufbereiter und Sackentleerstation
11.05.2022Das BULK-OUT® BFC Big Bag Entleersystem von Flexicon fördert den Fluss von Schüttgütern, die sich während der Lagerung und Transports verfestigt haben, entleert das Material automatisch und ermöglicht die manuelle Zugabe von Zutaten aus Säcken, Fässern und anderen Behältern.

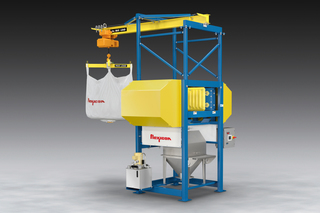

Flexicon BULK-OUT® BFC Big Bag Entleerstation mit integriertem Big Bag Aufbereiter und Sackentleerstation bereitet Materialien auf, die während des Transports oder der Lagerung zur Verfestigung neigen
© Flexicon
Ein freitragender I-Träger mit elektrischem Hubwerk und Laufkatze senkt einen Hubrahmen auf Bodenhöhe ab, um den Big Bag schnell an den patentierten Z-CLIP™-Schlaufenhaltern zu befestigen, hebt und fährt den Big Bag dann in den Sicherheitsrahmen, wodurch die Notwendigkeit für einen Gabelstapler entfällt.
Der integrierte Aufbereiter besteht aus zwei hydraulisch betätigten Rammen mit speziell konturierten Platten, die auf gegenüberliegende Seiten des Big Bags drücken. Eine Mensch-Maschine-Schnittstelle (HMI) in einem NEMA 4-Gehäuse steuert den Hub und die Anzahl der Rammenbetätigungen. Die elektrische Hubvorrichtung kann zum Anheben und Absenken des Big Bags für das Aufbereiten in verschiedenen Höhen verwendet werden.
Zum Entleeren von Big Bags wird der Auslassstutzen durch ein Irisventil gezogen, das auf einer Staubhaube über dem Trichter montiert ist. Sobald der Auslass gesichert und das Irisventil geschlossen sind, können die Zugschnüre des Auslasses gelöst, die staubdichte Zugangsklappe mit Schnappverschluss geschlossen und das Ventil langsam freigegeben werden, wodurch unkontrollierte Materialausstöße in den Trichter und Staub in der Anlagenumgebung reduziert werden.
Zur manuellen Entleerung in Verbindung mit oder unabhängig von der Big Bag Entleerung hebt der Bediener die Klapptür an und gibt das Material aus Behältern mit kleinerem Fassungsvermögen durch ein Grobsieb in den Trichter. Als Abstellfläche dient eine herunterklappbare Sackablage.
Der Trichter kann so konfiguriert werden, dass er an pneumatische oder mechanische Förderer oder direkt an nachgeschaltete Prozessgeräte angeschlossen werden kann. Die Entleerstation kann auch für das Entladen von Chargen mit Wägezellen und einer programmierbaren Steuerung konfiguriert werden.
