Bergwerk Gorleben rüstet sich mit spezieller Cat Maschinentechnik für den Einbau von Salz aus
19.11.2024Kaum vorstellbar, dass rund 250 Mio. Jahre altes Steinsalz in einer Tiefe von 250 bis maximal 3400 m unter der Geländeoberkante solche Diskussionen auslösen kann. Doch viele Jahre lang stand der Salzstock von Gorleben im Nordosten Niedersachsens im Landkreis Lüchow-Dannenberg im Zentrum hitziger Debatten. Im Kern ging es darum, ob er als Endlagerstätte radioaktiver Abfälle geeignet wäre, die jedoch nie eingebracht wurden.
400 000 t Steinsalz müssen in den 8 km langen Salzstollen eingebracht werden
© Zeppelin
Trotz zahlreicher Untersuchungen entschied das Bundesumweltministerium 2022, das Bergwerk stillzulegen und die BGE, die Bundesgesellschaft für Endlagerung, mit der Schließung zu beauftragen. Das heißt, es soll wieder mit dem Salz verfüllt werden, das einst entnommen wurde – es lagerte seit Beginn des Abbaus in den 1980er-Jahren auf einer Halde. Diese umfasst rund 400 000 t Steinsalz, was einem Volumen von 330 000 m³ entspricht und nun innerhalb von drei Jahren wieder abgetragen und in den 8 km langen Salzstollen eingebracht werden soll. Das muss die ARGE Verfüllung Gorleben, bestehend aus Redpath Deilmann und Thyssen Schachtbau, leisten. Sie hat sich dafür ganz besondere Technik beschafft – ein Fall für Zeppelin und ein Beispiel, wie Teamwork und die Zusammenarbeit mit der Abteilung Customizing und den Niederlassungen Hamburg, Hamm und Böblingen funktioniert.

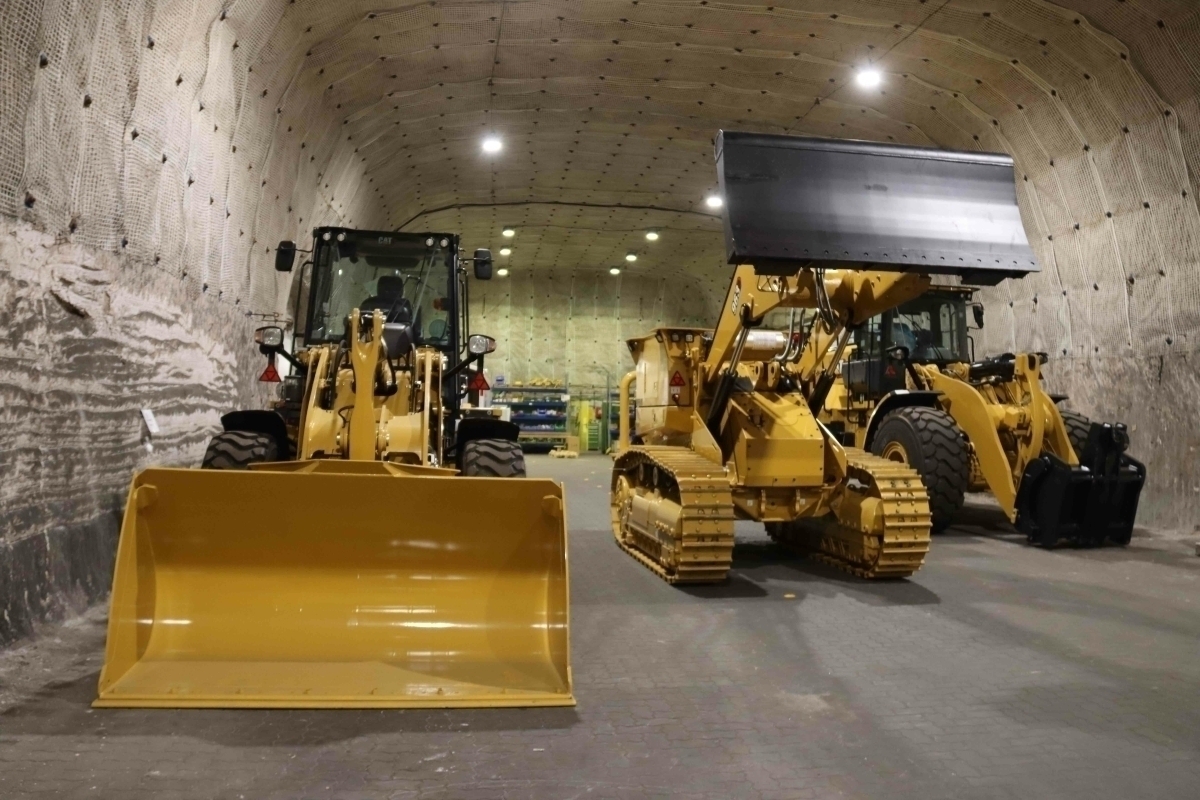

Die Abteilung Customizing sowie die Niederlassungen Hamburg, Hamm und Böblingen lieferten die passende Technik für den Untertageeinsatz
© Zeppelin
Thorsten Paukstadt, leitender Verkaufsrepräsentant der Zeppelin Niederlassung Hamm, bekam eine Anfrage auf den Tisch, ein Angebot für Bergbautechnik auszuarbeiten. Um die passende Technik für den Kunden anbieten zu können, die am besten zu den Anforderungen passt, holte er seinen Kollegen, Frans Verheijen, mit ins Boot, der bei Zeppelin Sonderlösungen konstruiert und bereits in der Vergangenheit vielfach für den Über- und Untertagebau Sonderkonstruktionen entwickelt hat. Auf seine Kappe geht etwa ein Cat Dozer mit Schiebeschlitten, der ebenfalls Aufgaben zur Verfüllung ehemaliger Abbaukammern unter Tage übernimmt.

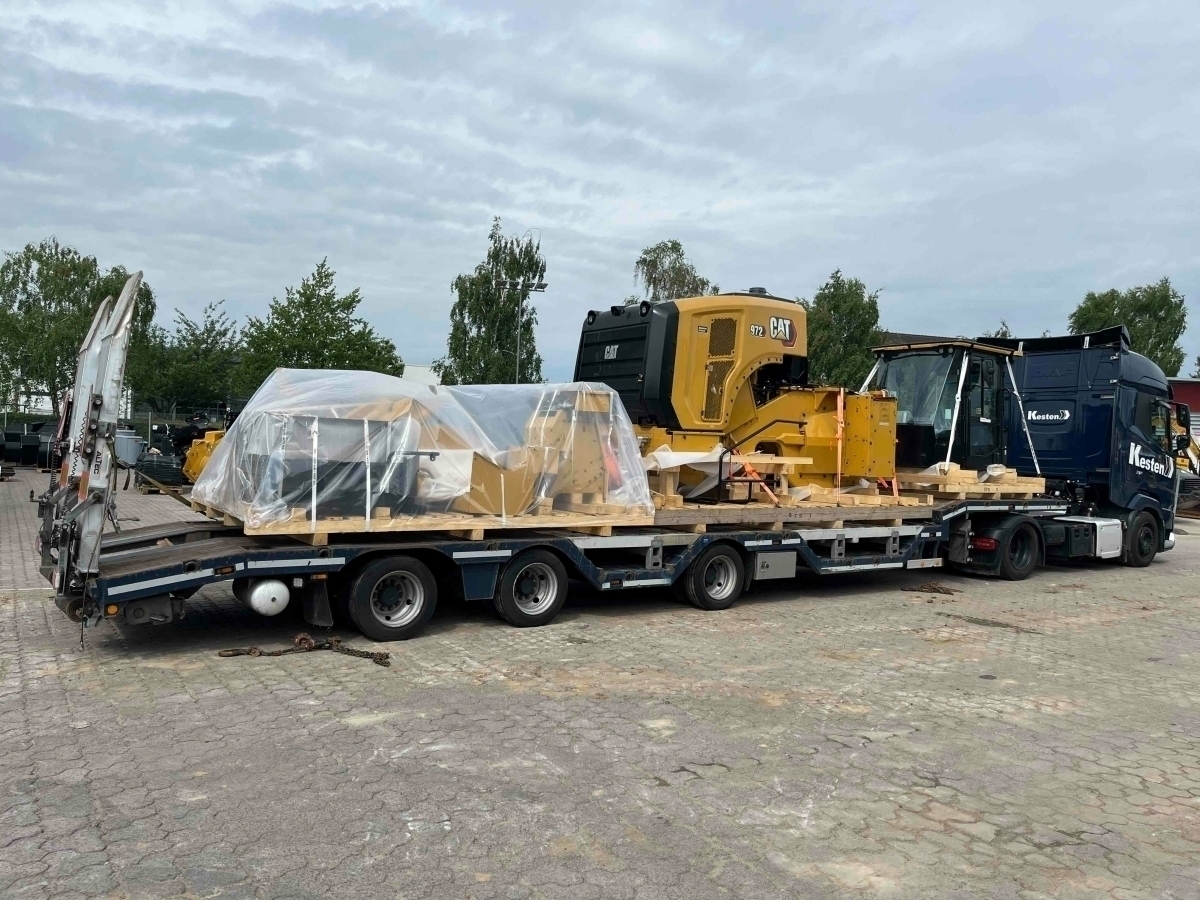

Der Cat 972 musste zerlegt, verpackt und gesichert werden, um in den Förderkorb zu passen
© Zeppelin
Wäre diese Konstruktion auch für Gorleben geeignet? Die erste Überlegung ging in die gleiche Richtung. Denn die Baumaschine mit Kettenlaufwerk zeichnet sich durch Steigfähigkeit aus und hat den Effekt, dass beim Einbau das lose Material gleich mit einplaniert wird. Doch die Bauhöhe im Salzstock war der Knackpunkt. „Der Dozer hätte tiefergelegt werden müssen. Doch das war bei der Kabine nicht möglich. Wir brauchen für den Einsatz in Gorleben ein Gerät, das weniger als 2,50 m hoch ist. Hier bietet sich ein Kettenlader an, dessen Kabine abgebaut werden kann, der aber auch entsprechende Schubleistung bringt. Seine Bedienung erfolgt dann über eine Funkfernsteuerung, über die der Kettenlader gesteuert wird und der damit eine Schubkraft von 20 t erreicht, mit der das Material verpresst wird. Für diesen Schritt können wir keine Schaufel aufgrund der Kinematik und Deckenfirste nutzen, sondern wir brauchen für den geplanten Einbau ein Schild, mit dem eine entsprechende Flächenpressung erzielt wird“, fasst Frans Verheijen die wesentlichen Schritte des Umbaus zusammen. Erst arbeitete er seine Idee anhand eines 3D-Modells aus, bevor es an die Detailarbeit am gelben Eisen ging.

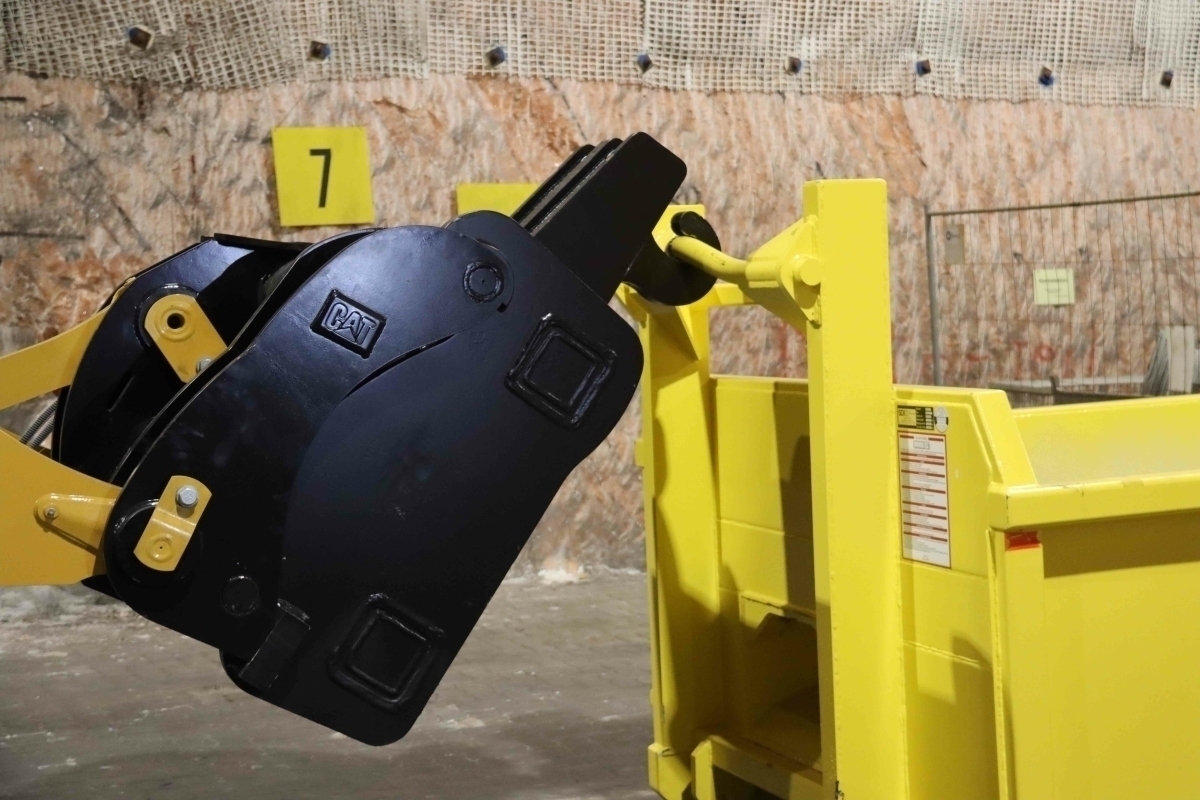

Eine Mulde hängt am Lasthaken
© Zeppelin
Im Rahmen der Projektarbeit brachten verschiedene Zeppelin Niederlassungen ihr Know-how und ihre Fertigungstiefe mit ein. Der Umbau des Cat Kettenladers 963 war ein Teil davon – für die Maßnahme wurde die Zeppelin Niederlassung Böblingen ausgewählt, da sie bereits ein ähnliches Projekt für ein Steinsalzbergwerk in Baden-Württemberg durchgeführt hat und entsprechende Erfahrungen vorweisen konnte. Der Kettenlader erhielt für den Einsatz in Gorleben eine Funkfernsteuerung MC 3200 von Cavotec, die einfach und sicher zu bedienen ist. Doch bis das erforderlich ist, müssen erst Arbeitsschritte über Tage ausgeführt werden.

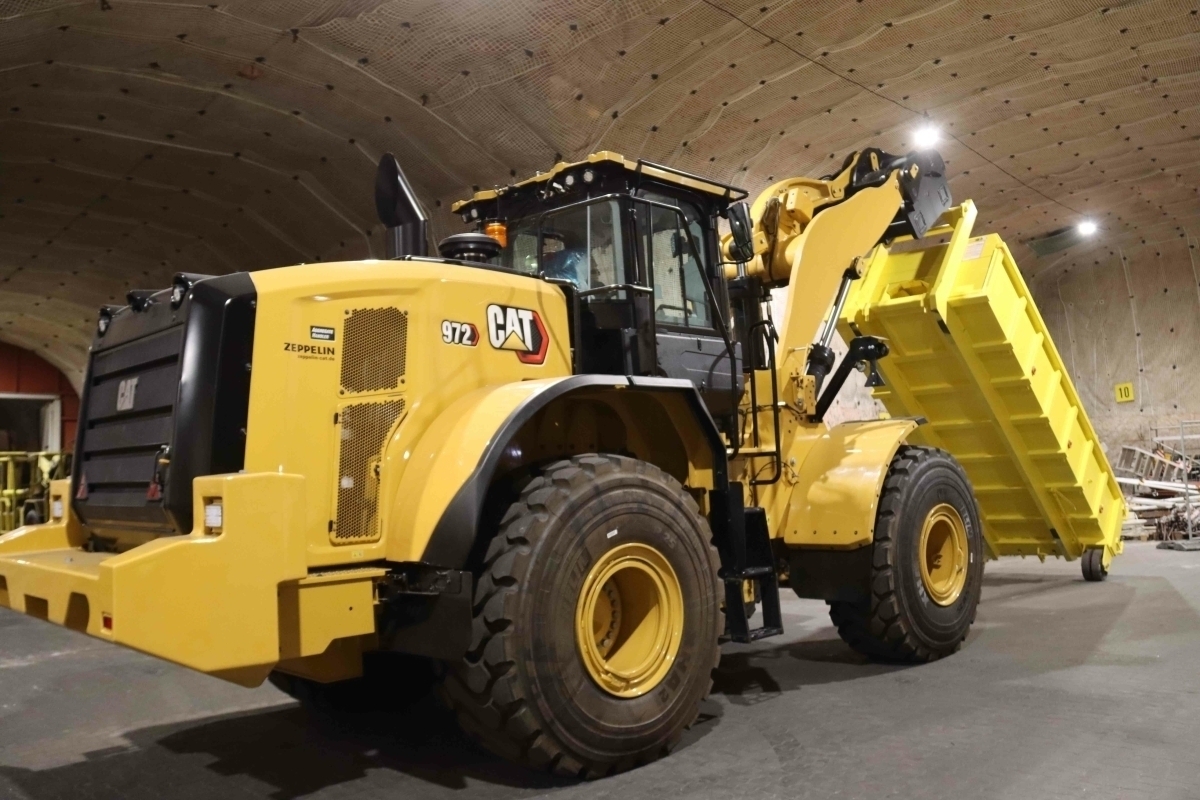

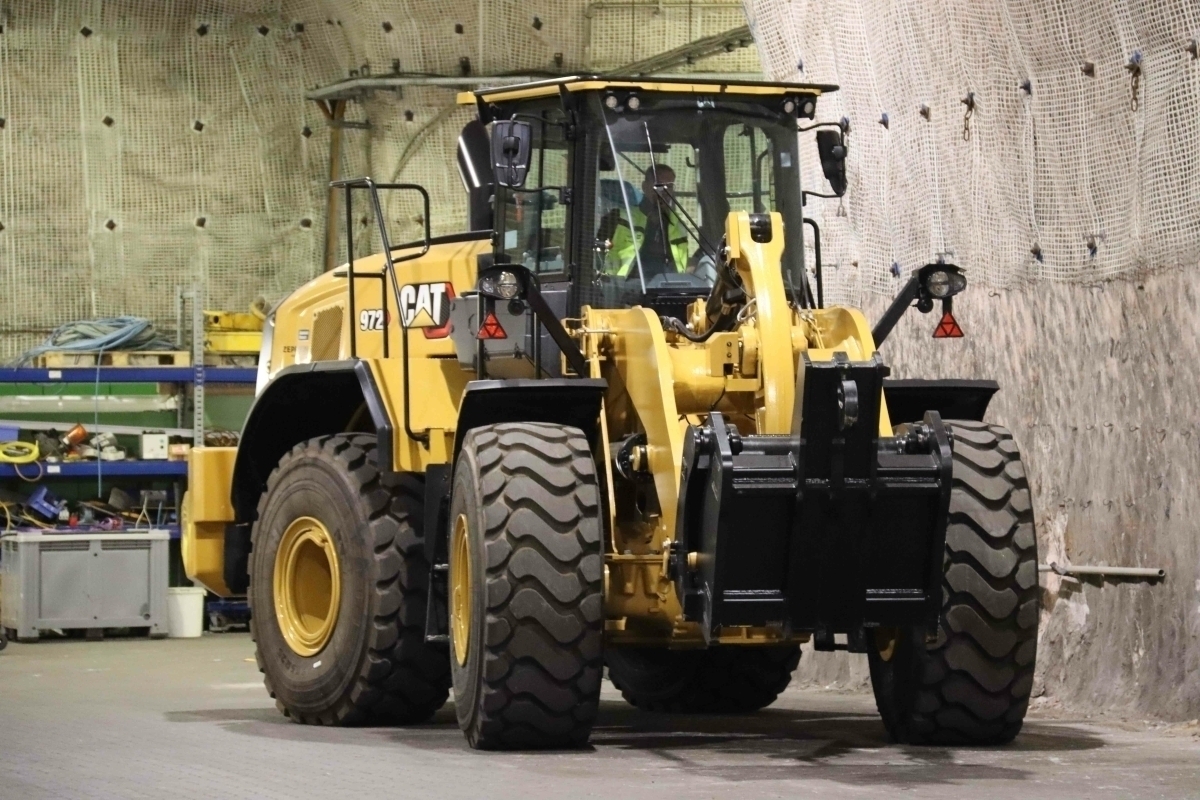

Der Radlader 972 wurde umgebaut und mit einem Lasthaken versehen
© Zeppelin
Der Abbau des Salzes auf der Halde erfolgt mit einer Fräse. Im Lauf der Zeit hat Regen dazu geführt, dass das Material zu hart wurde. Infolgedessen kann es nur mit Mühe gelöst werden. Es wird direkt auf 4,92 m lange, 2,20 m breite und 2,22 m hohe Abrollcontainer verladen, die dann von Traktoren zum Förderschacht gefahren werden. Ein Elektrozugkopf von Hubtex zieht dann die Mulde in den Förderkorb, der das Salz nach unten bringt. 20 Abrollcontainer à 19 t und mit einem Fassungsvermögen von 12 m³ Salz sind im Einsatz. Für die Förderung ist ein Zwei-Schicht-Betrieb vorgesehen.
20 Abrollcontainer à 19 t und mit einem Fassungsvermögen von 12 m³ sind im Einsatz
© Zeppelin
Unter Tage kommt wieder ein Elektrozugkopf von Hubtex ins Spiel, der die Mulde über die Rampe aus dem Förderkorb zieht. Dann erwartet das Salz eine weitere Cat Baumaschine, welche die ARGE Verfüllung Gorleben von Zeppelin in Betrieb nahm. Der Radlader 972 wurde wiederum von der Niederlassung Hamburg umgebaut und mit einem Schnellwechsler und Lasthaken versehen. „Wir haben uns extra für diese Größe wegen der Hubkraft und Hubhöhe entschieden, damit wir noch etwas Puffer haben“, erklärt Felix Neukirchner, stellvertretender Betriebsstellenleiter der ARGE Verfüllung Gorleben.

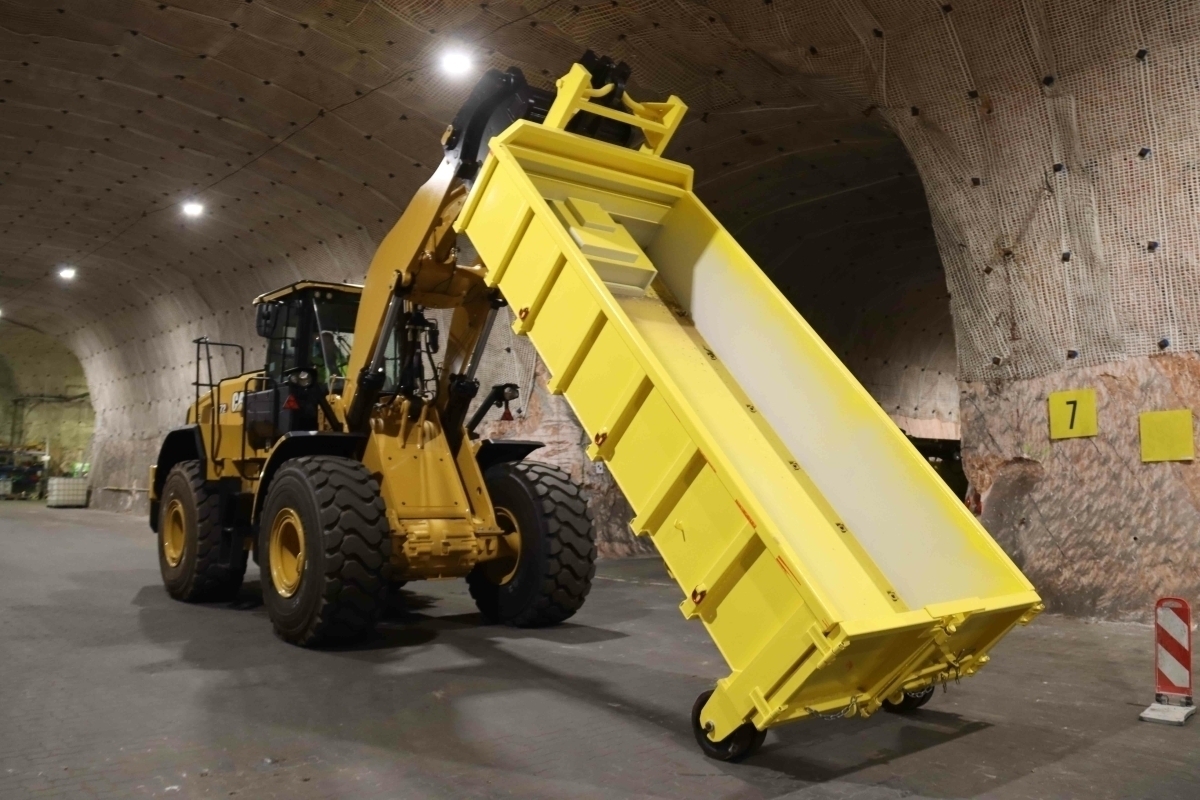

Aufgabe des Radladers ist es, Abrollcontainer anzuheben und zu ziehen
© Zeppelin
Doch wie soll ein Kamel durchs Nadelöhr passen, geschweige denn ein 2,40 m breiter und 25 t schwerer Cat Radlader 972 durch den Förderschacht mit einer Auffahrrampe von 2,30 m Breite und per Förderkorb zum Einsatzort unter Tage gelangen, wenn dieser auf maximal 12 t Belastung ausgelegt ist? Die Lösung: Der Cat 972 musste zerlegt, verpackt und gesichert werden.

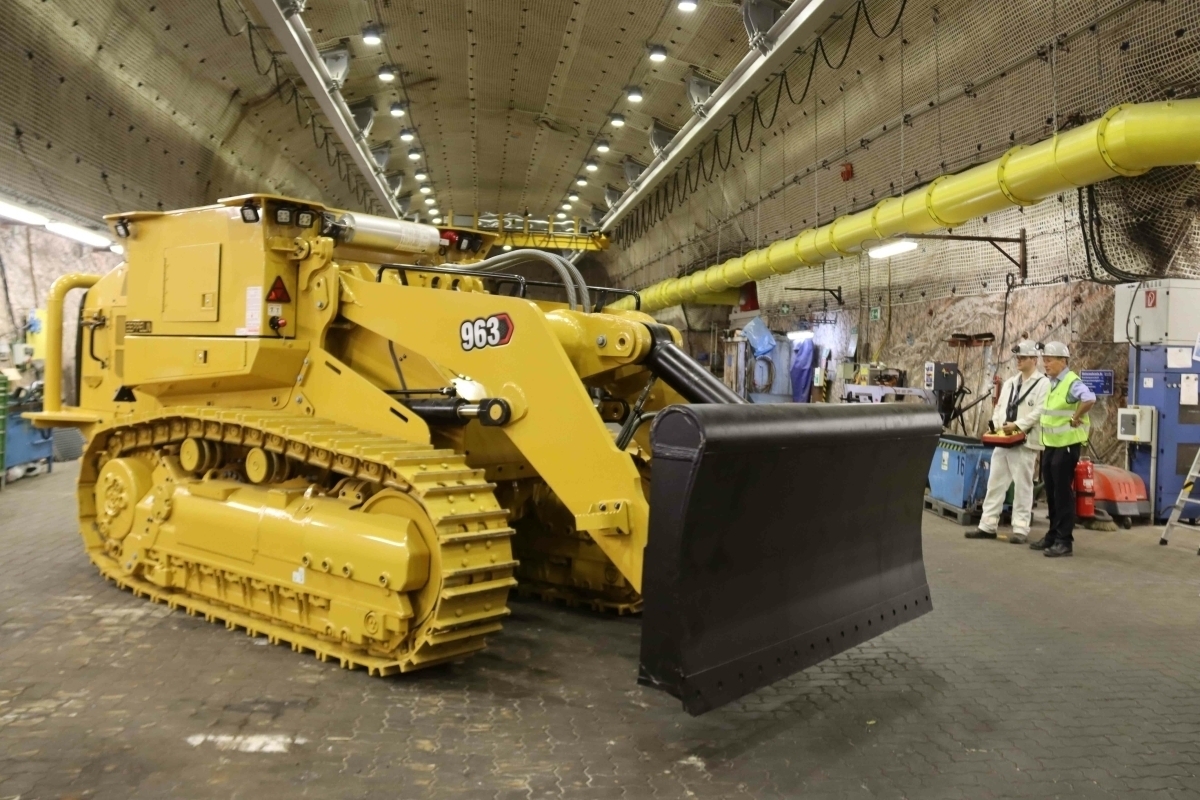

Für den Salzeinbau braucht es eine entsprechende Flächenpressung, die über ein Schild erzielt wird
© Zeppelin
Die Abstimmung übernahm Timm Fründt, Zeppelin Serviceleiter Hamburg. Er zog einen Holzspezialisten hinzu, der eine extra Holzkonstruktion basierend auf CAD-Zeichnungen fertigte. Sie hatte das Customizing-Team zusammen mit Kolli-Listen für das Schwergut Radlader erstellt. Volumen und Gewicht waren die Vorgabe für den Transport. Warum der Aufwand? Nicht nur die Größe des Förderschachts ist begrenzt, sondern auch der Tragboden des Förderkorbs darf nicht überlastet werden. Separat wurden beim Cat 972 dann Vorderwagen, Hinterwagen, Hubgerüst plus Schaufel, Räder, Achsen per Förderkorb nach unten gebracht – im Werkstattbereich erfolgte dann der Zusammenbau durch Zeppelin Monteure der nächstgelegenen Niederlassung Hamburg, die später dann auch Wartungs- und Instandsetzungsarbeiten an den Geräten erbringen.

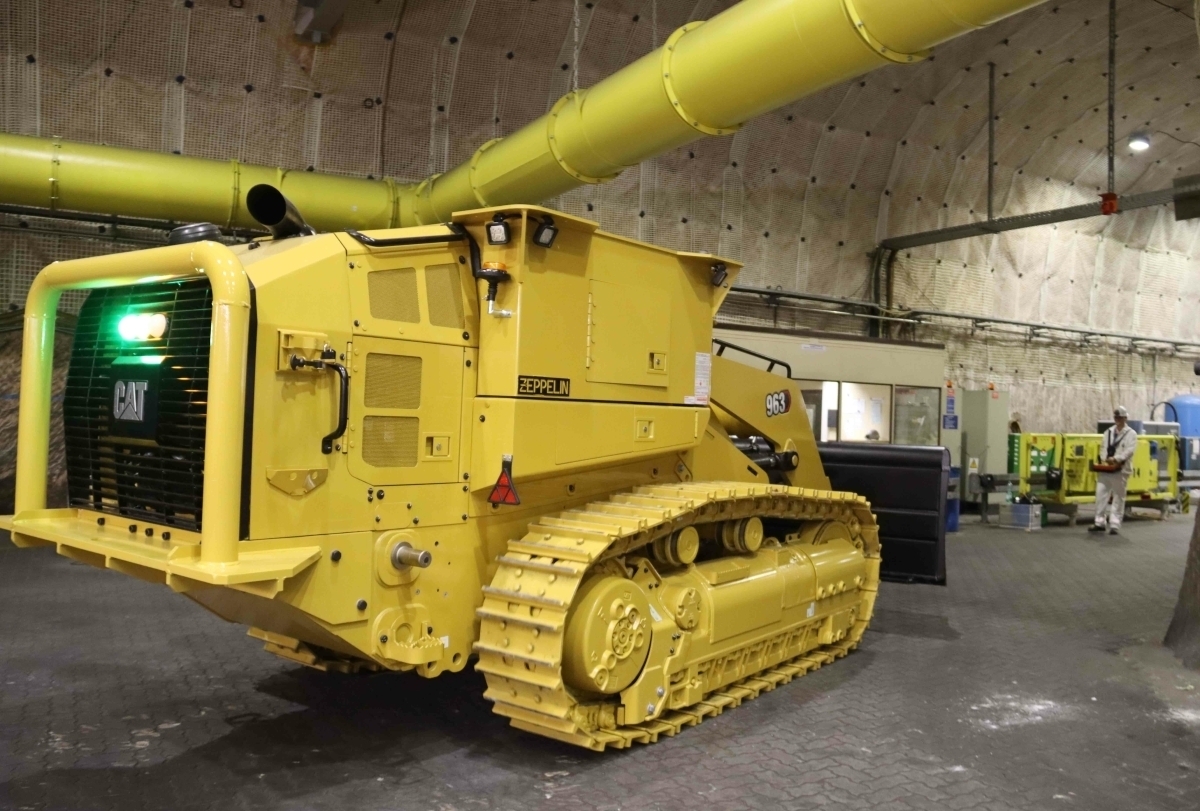

Bei dem Kettenlader wurde die Kabine abgebaut
© Zeppelin
Aufgabe des Radladers ist es, Abrollcontainer anzuheben und zu ziehen. „Hier ist noch etwas Übung gefragt, aber das wird sich schnell einspielen und es wird Routine werden“, räumt Felix Neukirchner ein. Dabei muss der Fahrer darauf achten, den Kippwinkel einzuhalten. Der Cat 972 bringt die Mulde zu einem Lagerplatz, wo das Salz mit einem kleineren Cat Radlader 920 aufgehaldet wird, bevor es seine letzte Reise antritt. „Anfangs werden die Wege weit sein, bis der Kettenlader das Salz in die Hohlräume eingebracht hat“, meint Felix Neukirchner. Dabei sollen spezielle Dumper und ein weiterer Bergbaulader die Verladung und Materialtransporte unterstützen. Hier wurde berücksichtigt, dass der Umschlag zügig erfolgen sollte. Denn der Cat Radlader wurde im Hinblick auf seine Größe so gewählt, dass er wendig ist, gleichzeitig aber noch eine entsprechend große Schaufel bewegen kann.

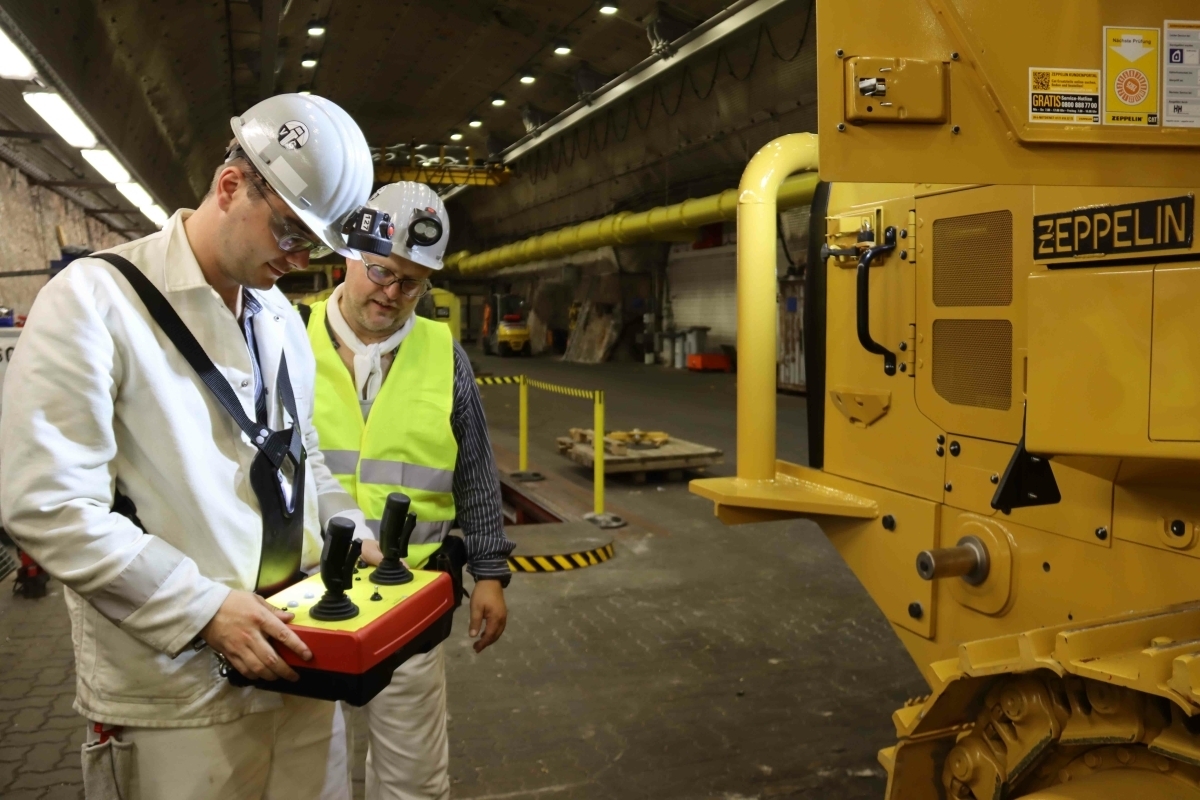

Der Kettenlader erhielt eine Funkfernsteuerung MC 3200 von Cavotec, die einfach und sicher zu bedienen ist
© Zeppelin
Unterteilt sind die anfallenden Arbeitsschritte in drei Phasen. Die erste soll noch 2024 mit dem Rückbau der Salzhalde starten. Das Salz wird dann bis 2027 in das Grubengebäude eingebracht. Anschließend folgt Phase zwei mit dem Rückbau der Schachteinbauten und dem Verfüllen der Schächte und mit der Phase drei, die bis 2031 vorgesehen ist, sollen auch die Gebäude rückgebaut werden.
Gemeinsam bei der Abnahme (von links): Frans Verheijen, Leiter für Zertifizierungen und Projektmanager von der Zeppelin Customizing-Abteilung, Dirk Weißflog, Reviersteiger der ARGE Verfüllung Gorleben, Felix Neukirchner, stellvertretender Betriebsstellenleiter der ARGE Verfüllung Gorleben, und Thorsten Paukstadt, leitender Verkaufsrepräsentant der Zeppelin Niederlassung Hamm
© Zeppelin
Derzeit stehen noch die bergrechtlichen Genehmigungen für die Arbeiten aus – sobald diese vorliegen, können die Baumaschinen ihre Arbeiten aufnehmen, um das Material einzubringen. Entsprechende Vorarbeiten dazu wurden im Vorfeld in die Wege geleitet. Nicht mehr benötigte Anlagen, Systeme und Komponenten wurden bereits ausgefördert, eine Sonderbewetterung wurde aufgebaut und von den Mitarbeitern der ARGE entsprechende Beleuchtung für den Materialeinbau installiert. Zudem musste eine Firstkontrolle durchgeführt werden. Das alles diente dazu, das letzte Kapitel des Bergwerkes Gorleben einzuläuten.
