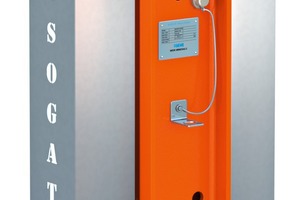

Neuer Isogate® WR-Plattenschieber
Der leichte, langlebige Isogate® WR-Plattenschieber besteht aus stärkeren Materialien, verfügt über einen dünneren Anschnitt und fortschrittliche Gummitechnologien, die eine verbesserte Verschleißfestigkeit bieten. Weir Minerals präsentiert den Isogate® WR-Plattenschieber, der Bergbauunternehmen und Betreibern von Zuschlagstoffen gleichermaßen einen Leistungssprung in der Schieberleistung bietet. Die Isogate® WR-Plattenschieber, in die die neuesten Entwicklungen der Weir Minerals-Ingenieure in Bezug auf Design und Werkstofftechnologie eingeflossen sind, sind zuverlässiger, produzieren einen geringeren Flüssigkeitsausstoß und wiegen deutlich weniger als vergleichbare Armaturen.
„Auf der Grundlage jahrzehntelanger Verschleißanalysen haben wir das Gehäusedesign des Isogate WR-Plattenschiebers optimiert, indem wir die Bereiche verstärkt haben, die dem stärksten Verschleiß und Druck ausgesetzt sind. Gleichzeitig haben wir an anderer Stelle das Gewicht reduziert, um einen robusten, langlebigen Bergbau-Schieber herzustellen, der deutlich leichter ist als vergleichbare Produkte”, sagt John Abbott, Global Product Manager – Valves & Tailings.
„Die Gewichtsreduzierung kann besonders in Situationen von Bedeutung sein, in denen eine Reihe von Ventilen in einer bestimmten Anlage eingesetzt werden, wie z. B. in einem Hydrozyklon-Cluster, oder in denen leichte Rohrleitungssysteme verwendet werden”, so John Abbott. Der Schieber wurde ebenfalls neu konstruiert, wobei stärkere Materialien zu einem dünneren Schieber führten, der dennoch dem Druck von Bergbauschlämmen standhält. Dies in Kombination mit der einzigartigen Schieberführung des Schiebers, die die Durchbiegung reduziert, indem sie eine sanfte Schieberbewegung und eine geringere Belastung des Elastomer-Manschetten während des Schieberübergangs gewährleistet.
Der Isogate® WR-Plattenschieber verwendet die neue Isogate® WSL-Manschette von Weir Minerals, die den patentrechtlich geschützten, mit Siliziumdioxid verstärkten Naturkautschuk Linard® HD 60 einsetzt, um die drei häufigsten Probleme bei Plattenschiebern mit Manschette zu lösen: Leckage während der Zykluszeit, Reißen und Ausfall des Lastverteilungsrings (LDR) aufgrund von Korrosion und Erosion.
Die neue Isogate® WSL-Manschette nutzt die hohe Widerstandsfähigkeit des Linard® HD 60 Gummis gegen Schnitt, Riss und abrasiven Verschleiß, um die Lebensdauer zu verbessern, und umschließt den LDR vollständig, um Korrosion zu verhindern. Dadurch, dass sich der Gummi mit den Schaufelzyklen mitbewegen kann, verringert die Konstruktion die Gefahr des Abreißens und reduziert gleichzeitig den Schlammaustrag um bis zu 75 %.
Die Isogate® WSL-Manschette kann auch in bestehenden Isogate® WS-Plattenschiebern eingesetzt werden, was die verschleißbedingte Lebensdauer erhöht und den Austrag bei Zyklen verringert. „Bei der Entwicklung des Isogate WR-Plattenschiebers haben wir uns auf Merkmale konzentriert, die die tägliche Arbeit mit unseren Schiebern verbessern. Dazu gehören wichtige Dinge, wie eine verbesserte Fettverteilung und eine verbesserte Gehäusespülung beim Einsatz in Anwendungen mit hoher Feststoffkonzentration. Durch eine eingehende Finite-Elemente-Analyse (FEA) können wir die Integrität des Produkts sicherstellen und es gleichzeitig leicht machen. Es gibt auch viele kleinere Merkmale, die das Leben einfacher machen, wie z.B. ein größeres Fettreservoir, ISO-Montage-Standardisierung und eine externe visuelle Anzeige für den Ventilstatus”, sagt John Abbott. Isogate® WR-Plattenschieber und Isogate® WSL-Plattenschiebermuffen sind jetzt weltweit erhältlich.
