NORD-Industriegetriebe: Perfekt für Förderanlagen in Heavy Duty-Anwendungen

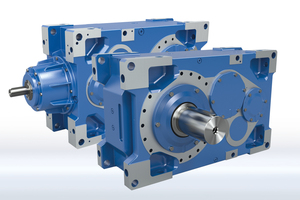

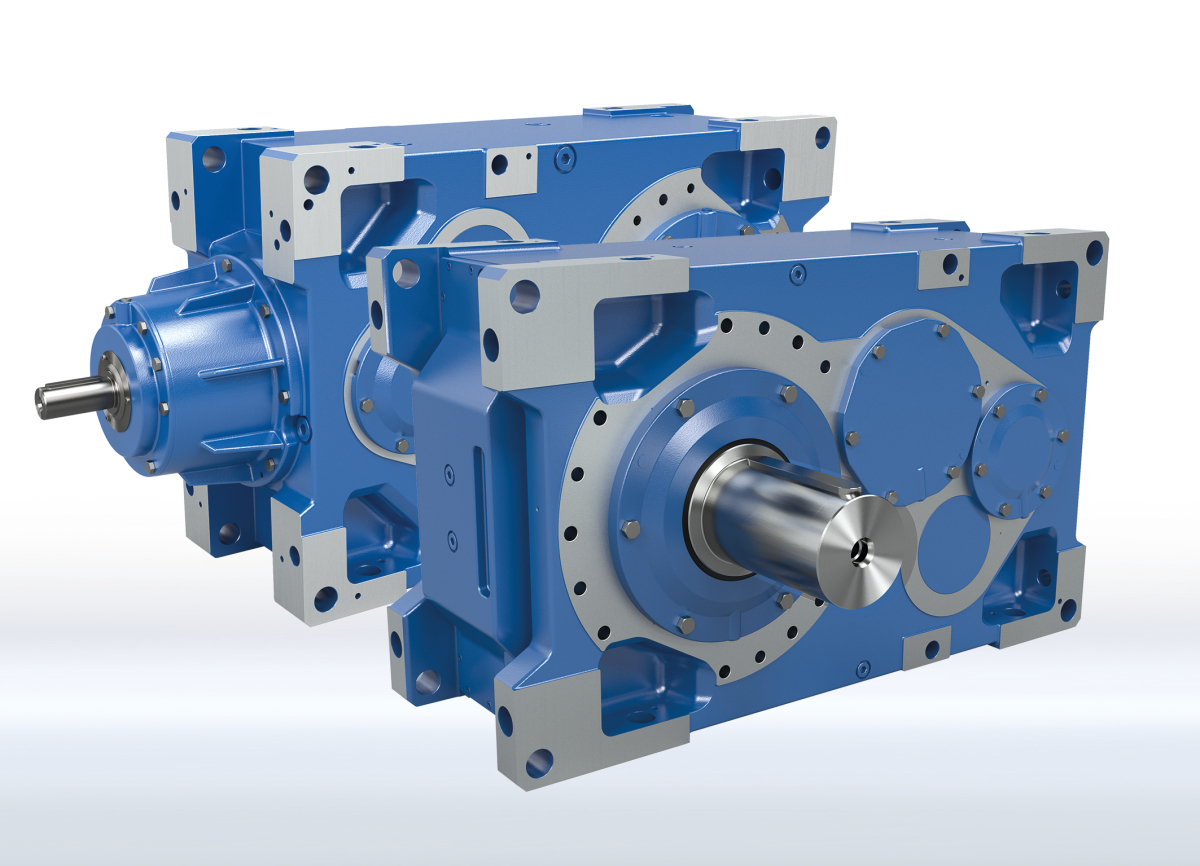

In Heavy Duty-Anwendungen der Mineralien-, Baustoff- und Schüttgutindustrie wie Bandförderanlagen, Mischern, Mühlen, Sortiertrommeln oder Brechern, bewähren sich MAXXDRIVE-Industriegetriebe von NORD DRIVESYSTEMS seit zehn Jahren mit hohen Abtriebsdrehmomenten von 15 bis 250 kNm. Die neueste MAXXDRIVE® XT-Generation zeichnet sich durch ein anwendungsoptimiertes zweistufiges Kegelstirnradgetriebe aus, das insbesondere für Bandförderanlagen geeignet ist und individuell auf die jeweilige Anwendung angepasst werden kann. Auf die Heavy Duty-Anwendung zugeschnittene Leistungs- und Drehzahlbereiche ermöglichen geringe Übersetzungen in Kombination mit hohen Leistungen. Erforderlich ist das beispielsweise in der Schüttgut- und Mineralienindustrie. Hier sind besonders robuste Lösungen gefragt, die widerstandsfähig gegen Verschmutzung und verlässlich im rauen Betrieb sind. Besondere Abdichtungskonzepte mit möglichst geringem Wartungsaufwand passen genau in solche Anwendungen. Die platzsparenden optimierten MAXXDRIVE^® XT-Antriebsysteme kommen hierbei auch ohne eine externe Kühlung aus.

Kühlkonzept für hohe Grenzleistung

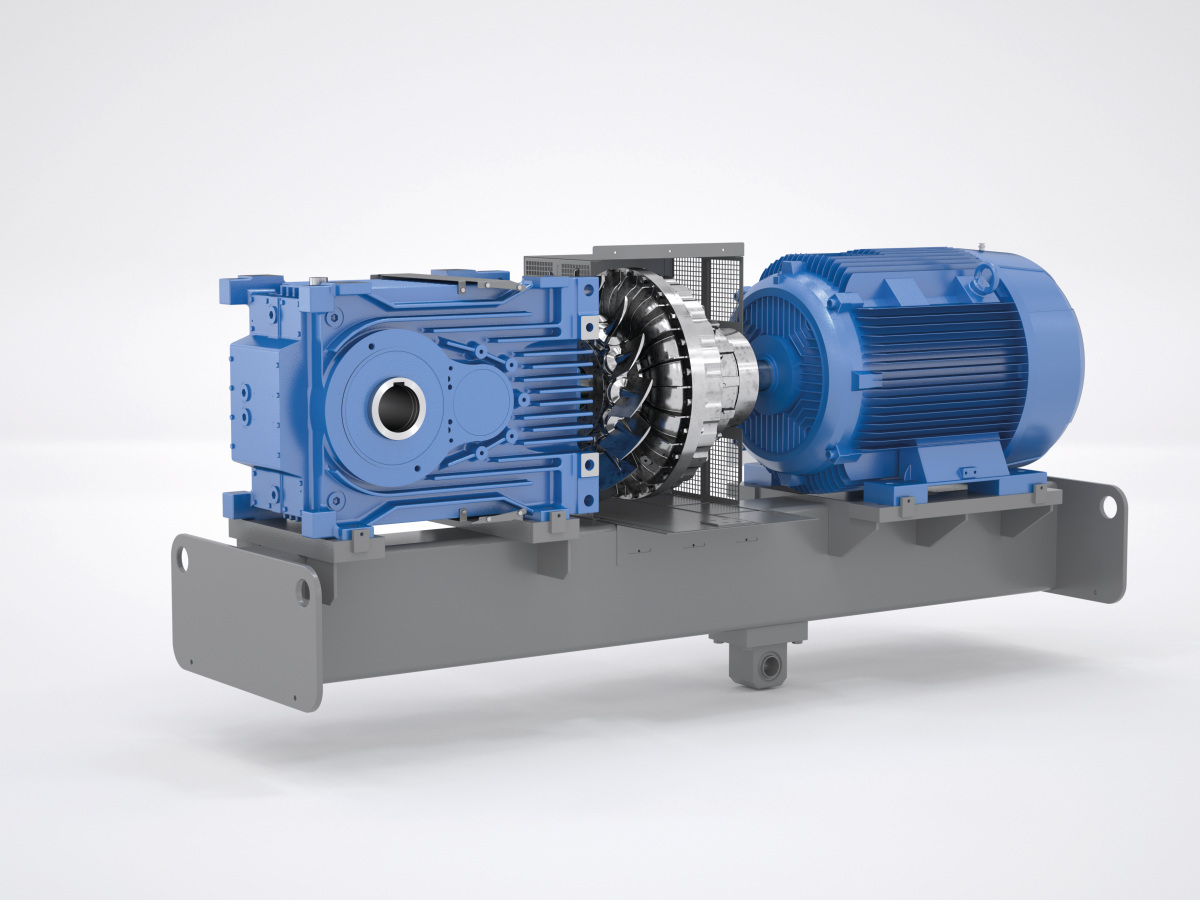

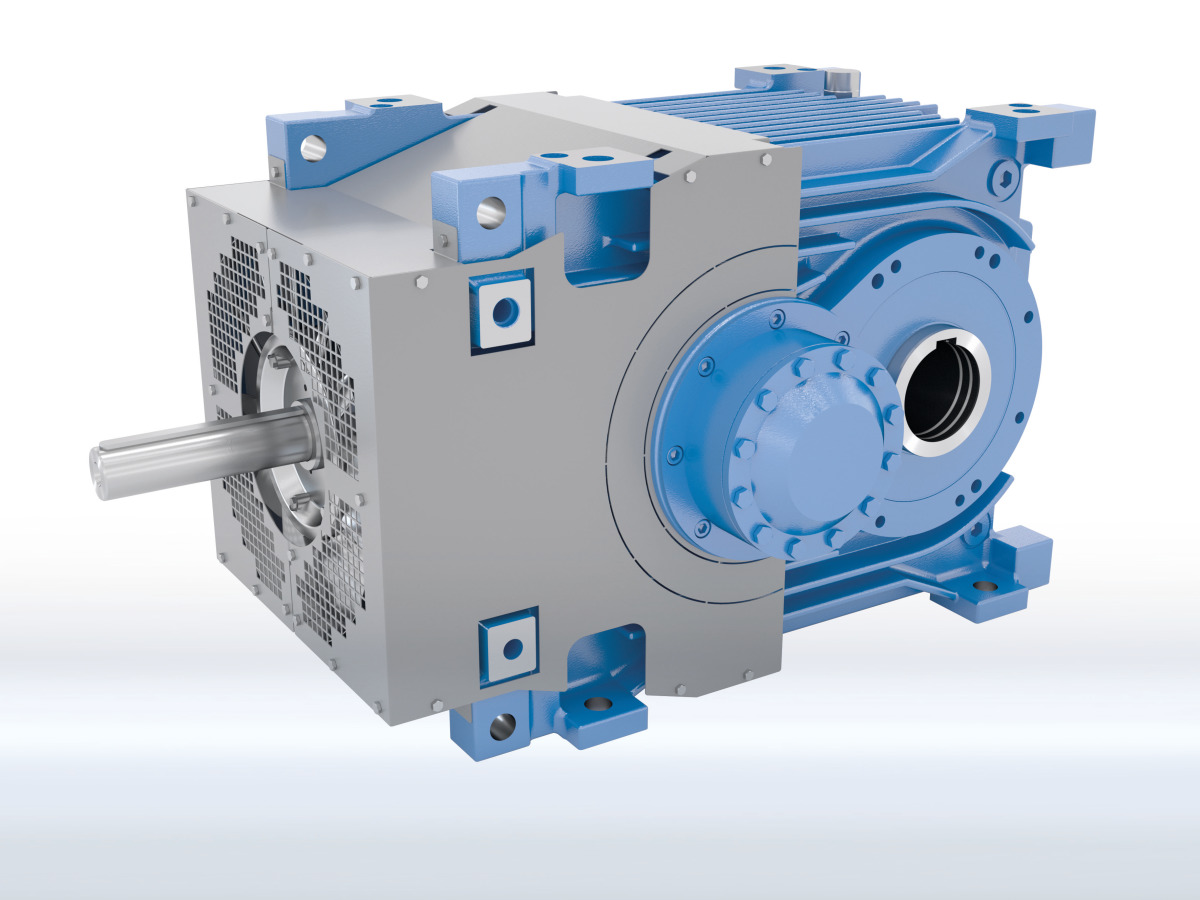

Die MAXXDRIVE^® XT-Industriegetriebe sind im Unterschied zu den bisherigen Bauformen standardmäßig mit einem stark verrippten BLOCK-Gehäuse und einem integrierten Axiallüfter ausgerüstet. Durch die vergrößerte Oberfläche und die Luftführungshauben wird die Luftkühlströmung optimiert und eine sehr hohe thermische Grenzleistung erreicht. So kann in vielen Fällen auf zusätzliche Kühloptionen verzichtet werden. Große Wälzlager und Achsabstände erhöhen die Belastbarkeit und Lebensdauer der Komponenten.

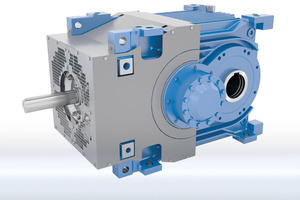

MAXXDRIVE^® XT Kegelstirnradgetriebe
- Abtriebsdrehmomente: 15 bis 75 kNm
- Übersetzungsbereich: 6,3 bis 22,4
- Leistungsbereiche: 50 bis 1.500 kW
- Sieben Baugrößen
- Optimierte Gehäusegeometrie und Luftführung

Getriebe aus einem Guss für Tunnelprojekt

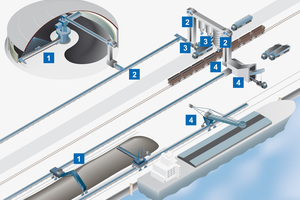

Getriebe für horizontale und vertikale Förderanlagen fertigt NORD generell mit einteiliger Gehäusekonstruktion, die besonders hohe Querkraft- und Drehmomentbelastungen toleriert. Dies gilt selbst für äußerst starke Industriegetriebe bis 242.000 Nm, die bei extremen Steigungen der Förderstrecke und sehr hohen zu transportierenden Mengen benötigt werden. Ein Versatz der Wellenachsen ermöglicht zudem eine sehr kompakte Bauweise und den Einsatz größerer Wälzlager, die eine hohe Lagerlebensdauer garantieren.
Zuverlässige NORD-Getriebemotoren im BLOCK-Gehäuse an speziell für den Baugrund adaptierten Förderbandanlagen tragen zum Beispiel zum zügigen Vortrieb von Tunneln für die „LondonCrossrail“-Strecke unter dem Zentrum der britischen Hauptstadt bei. An den Tunnelbändernin London werden Kegelradgetriebemotoren mit einer beidseitigen glatten Abtriebswelle eingesetzt. Über eine Spannkupplung wird das Moment auf den Bandförderer übertragen. So kann die Variantenvielfalt reduziert werden und die Bandanlagen können variabel an neue Standorte angepasst werden.

Wirtschaftliches Baukastensystem

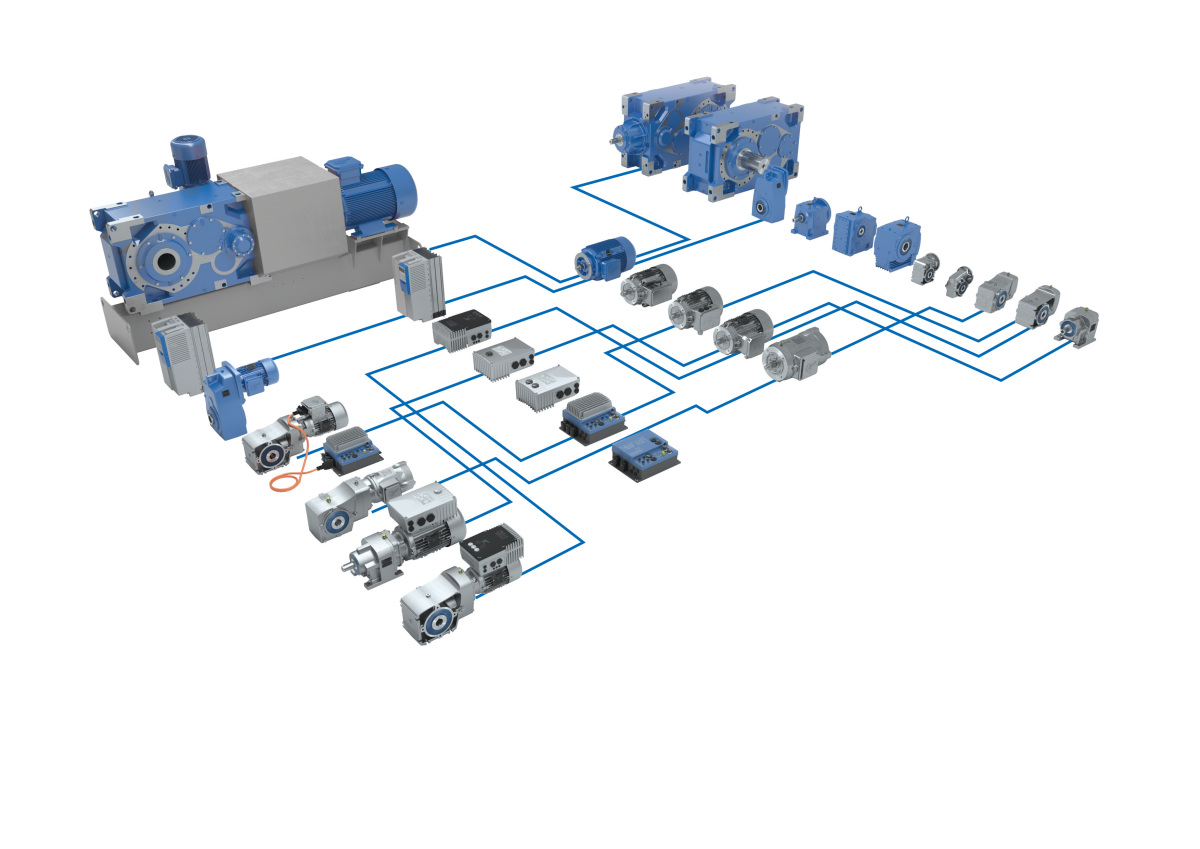

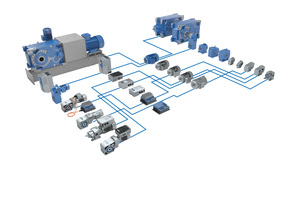

Die kompletten NORD-Antriebslösungen werden nach dem Baukastenprinzip kundenindividuell projektiert. Durch das abgestimmte Baukastensystem können auch für preissensible Branchen attraktive Lösungen angeboten werden. Grundlage ist ein vielfältiges Angebot aus Frequenzumrichtern, Motoren, Getrieben sowie Kupplungs- und Bremssystemen mit jeweils zahlreichen Optionen und Ausstattungsmerkmalen.

Erfahren Sie mehr überAntriebslösungen für die Schüttgutindustrie von NORD!
