Füllstandmessung mit besonderem Dreh

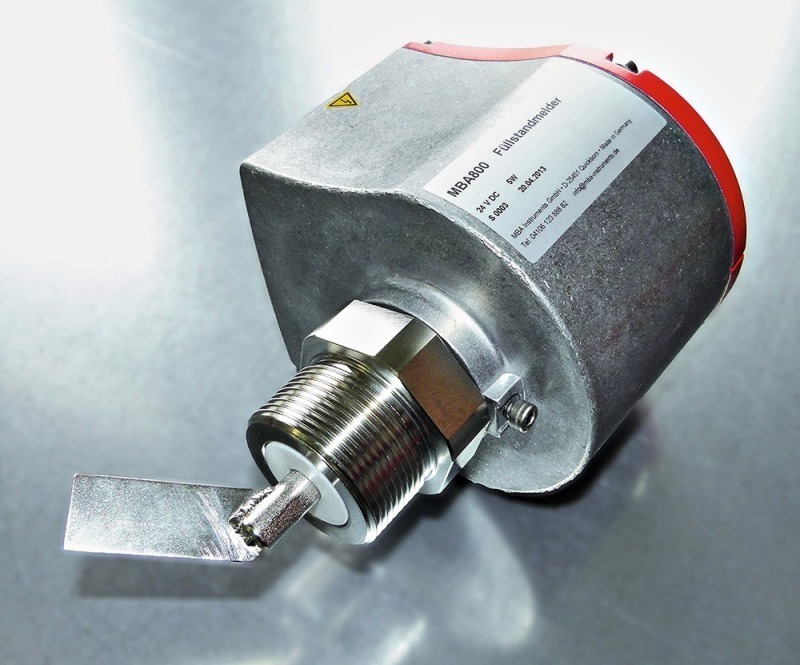

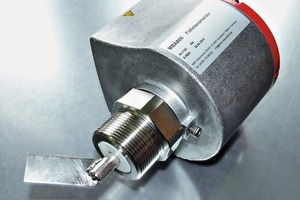

Direktantrieb ohne Getriebe, kräftiger Motor mit Miniaturpaddel, wählbare voreingestellte Parameterkombinationen für universellen Einsatz – das sind die Hauptmerkmale der neuen Drehflügel-Geräteserie MBA800 zur Füllstandmessung (Bild). Pate bei der Umsetzung in die Praxis stand das MBA-eigene Patent der Magnet-Kupplung (Patent-Nr. EP1357366B1). Mittlerweile ist die Idee der Magnetkupplung in Permanent-Magnet-Synchronmotoren als integraler Bestandteil weiterentwickelt worden. Durch diesen Direktantrieb lassen sich unterschiedliche Motorsteuerungs-Parameter so aufeinander abstimmen, dass unterschiedliche Funktionen des Gerätes auf unterschiedliche Schüttgutarten und deren Verhalten in der jeweiligen Applikation angepasst werden können. Diese voreingestellten Parameterkombinationen sind es, die den MBA800 zu einem einzigartigen Gerät machen, das sich in Praxistests bereits sehr gut bewährt hat. Die neue Geräteserie MBA800 hat 8 wählbaren Standardeinstellungen, damit das Gerät auch wirklich das misst, was es messen soll.
Für die Füllstandmessung wurde die Steuerungsoptimierung eines Permanentmagnet-Schrittmotors entworfen, in der verschiedene Parameter unterschiedliche Einstellungen aufweisen. So kann beispielsweise das Auslösedrehmoment so eingestellt werden, dass das Gerät auf die Blockade des Flügels durch Schüttgut sehr empfindlich reagiert. Auch die Drehzahl der Welle kann eingestellt werden. Je größer die Drehzahl, desto schneller werden die sogenannten Auslöseinkremente durchlaufen. Der Bereich, in dem sich die Welle im blockierten Zustand bewegen darf, kann ebenfalls eingestellt werden. Natürlich darf die Zeit als einstellbarer Faktor für Freilauftest und Stillstanderkennung nicht fehlen. Welche Einstellungen die einzelnen Parameter haben, wie sie sich gegenseitig beeinflussen und welcher Nutzen daraus gezogen werden kann, ist in voreingestellten Kombinationen der Parametereinstellungen als Standard-Applikationseinstellungen festgelegt.
Der MBA808 ist ein Füllstand-Drehflügel-Vollmelder mit Doppelfunktion: Während für die Tauchtiefe und Einbauposition bei herkömmlichen Füllstand-Vollmeldern der Schüttwinkel des Messgutes berücksichtigt werden muss, schiebt der MBA808 mit eigener Kraft den Schüttkegel einfach beiseite. Er glättet die Oberfläche, in dem er das aufgeschüttete Messgut gleichmäßig einebnet und es kreisförmig in Richtung Innenwand des Silos schiebt. Das Silo wird so immer voller, die bisher ungenutzten Flanken des Schüttkegels werden aufgefüllt und genutzt. Erst wenn sich kein Schüttkegel mehr bilden kann und das Silo wirklich voll ist, gibt der MBA808 ein Signal ab: „Silo komplett voll“. Durch voreingestellte Parameterkombinationen sind die Geräte MBA800 sowie die Spezialanwendung MBA808 durch den Anwender sehr einfach auf die jeweilige Aufgabe und auf die Schüttguteigenschaft einstellbar.
